1. Un Contrôle Précis pour Vos Projets Mécatroniques

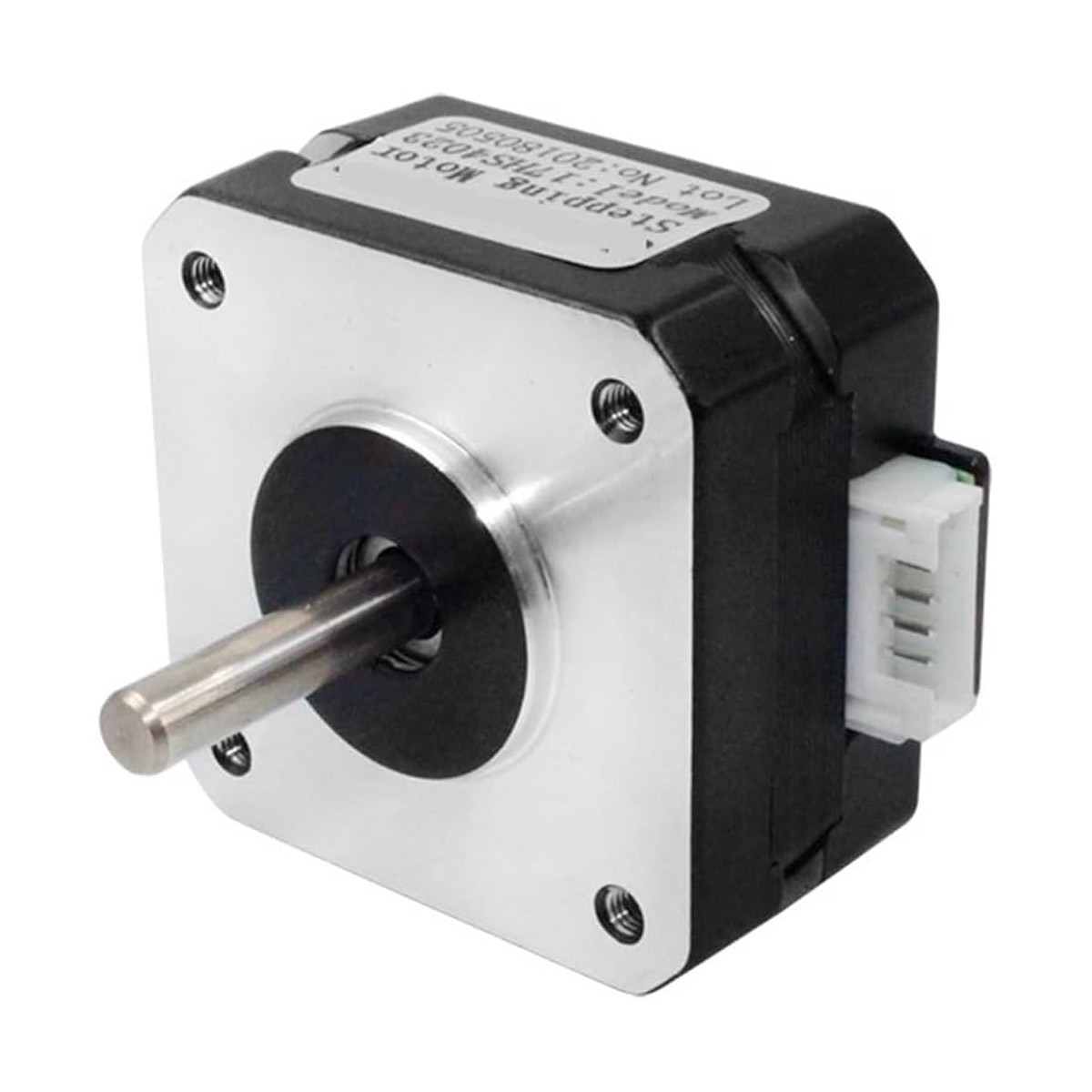

Le moteur pas-à-pas Nema 17 modèle 17HS4023 est un moteur bipolaire haute précision conçu pour les applications nécessitant un contrôle précis de position et de rotation. Très utilisé dans les imprimantes 3D, machines CNC, robots et systèmes automatisés, il offre une excellente stabilité et une grande fiabilité.

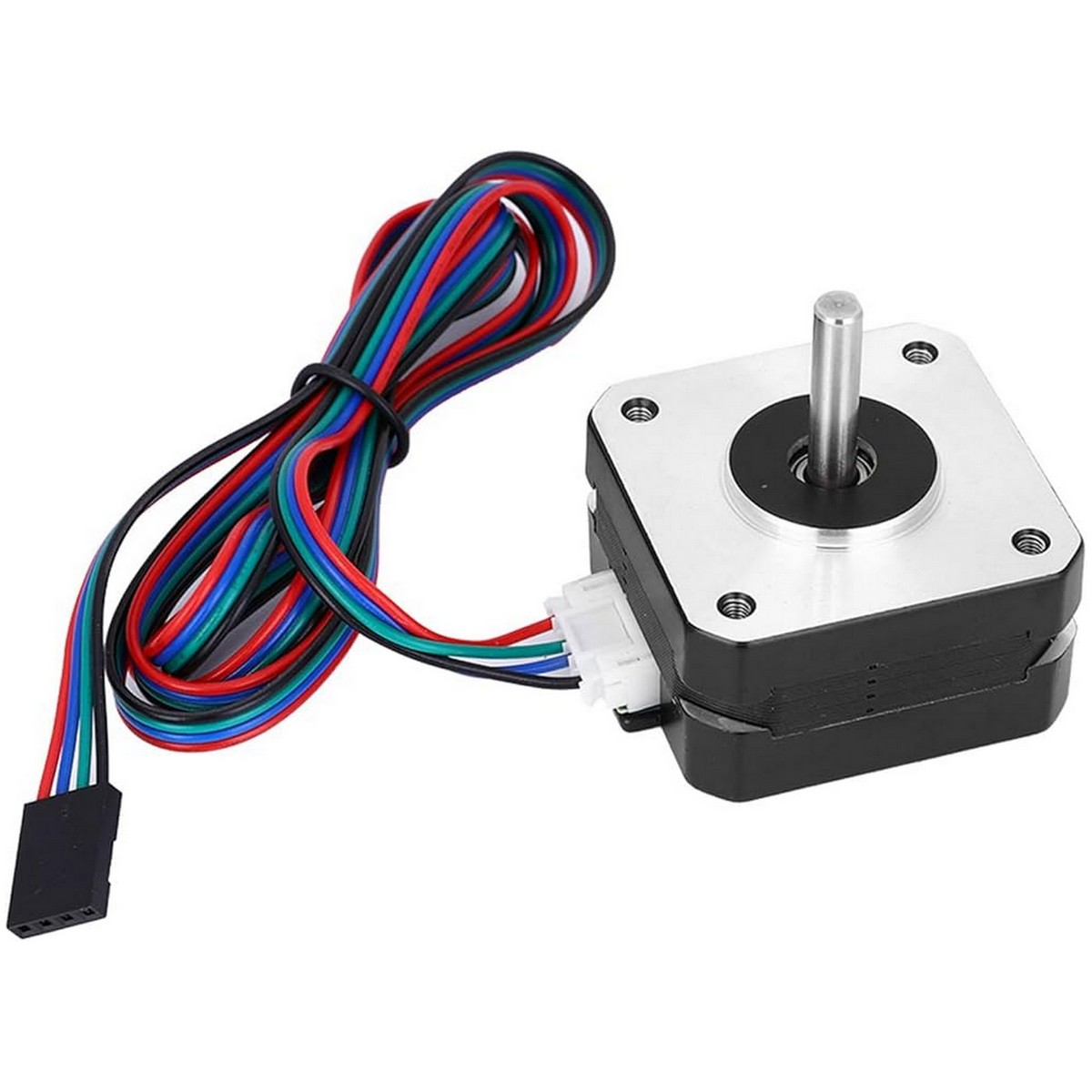

Grâce à son connecteur Dupont, il peut être facilement raccordé à des drivers tels que A4988, DRV8825 ou TB6600, et piloté par une carte Arduino, ESP32 ou Raspberry Pi. Ce moteur est idéal pour les projets éducatifs, industriels ou de prototypage.
2. Caractéristiques techniques
- Type : Moteur pas-à-pas bipolaire
- Format : Nema 17
- Modèle : 17HS4023
- Angle de pas : 1,8° par pas (200 pas par tour)
- Nombre de phases : 2
- Courant nominal : environ 1 A par phase
- Résistance par phase : ~3 Ω
- Couple de maintien : env. 0,4 Nm (selon version)
- Tension recommandée : 12 V à 24 V (via driver)

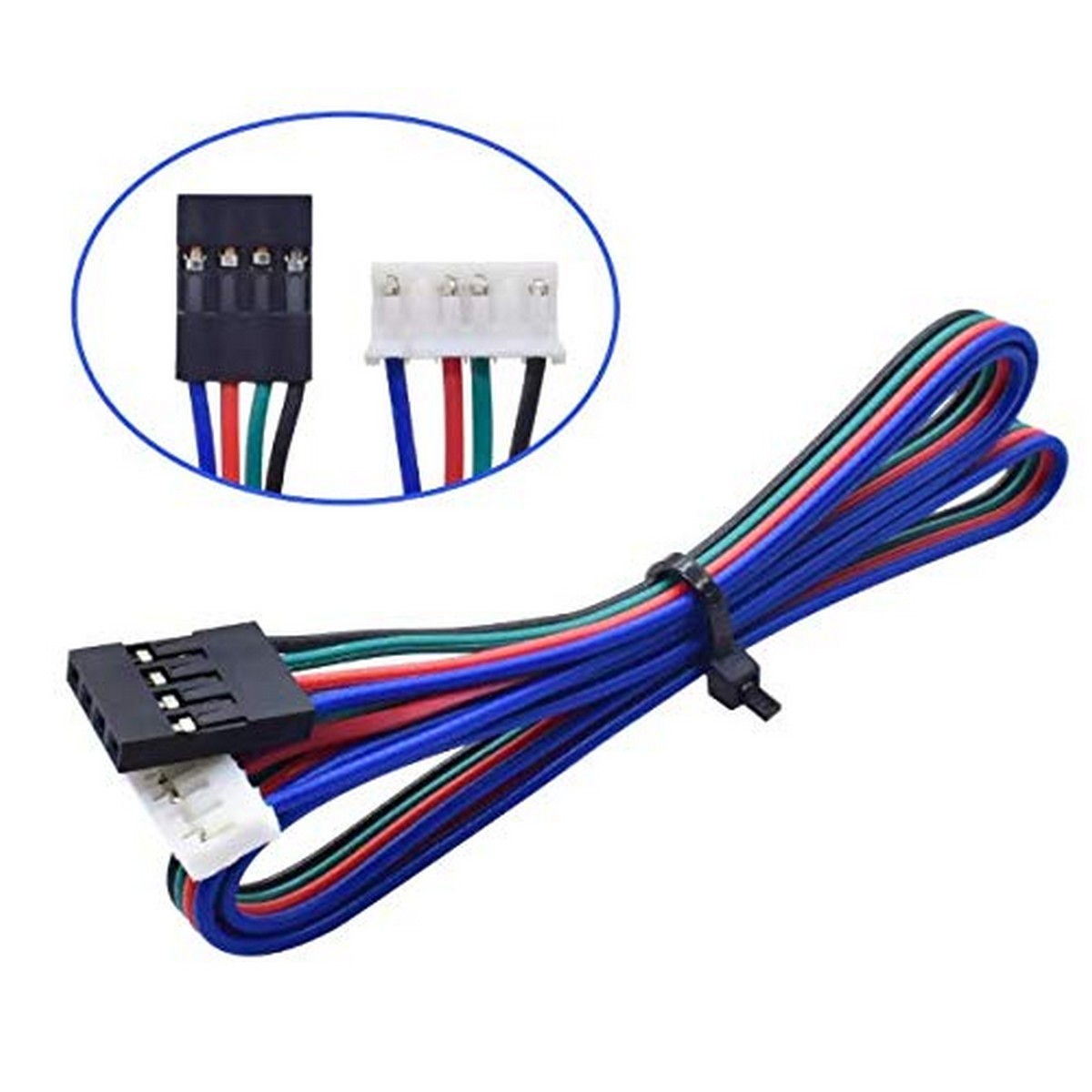

- Connecteur : Dupont 4 broches
- Diamètre de l’axe : 5 mm
- Longueur de l’axe : env. 20 mm

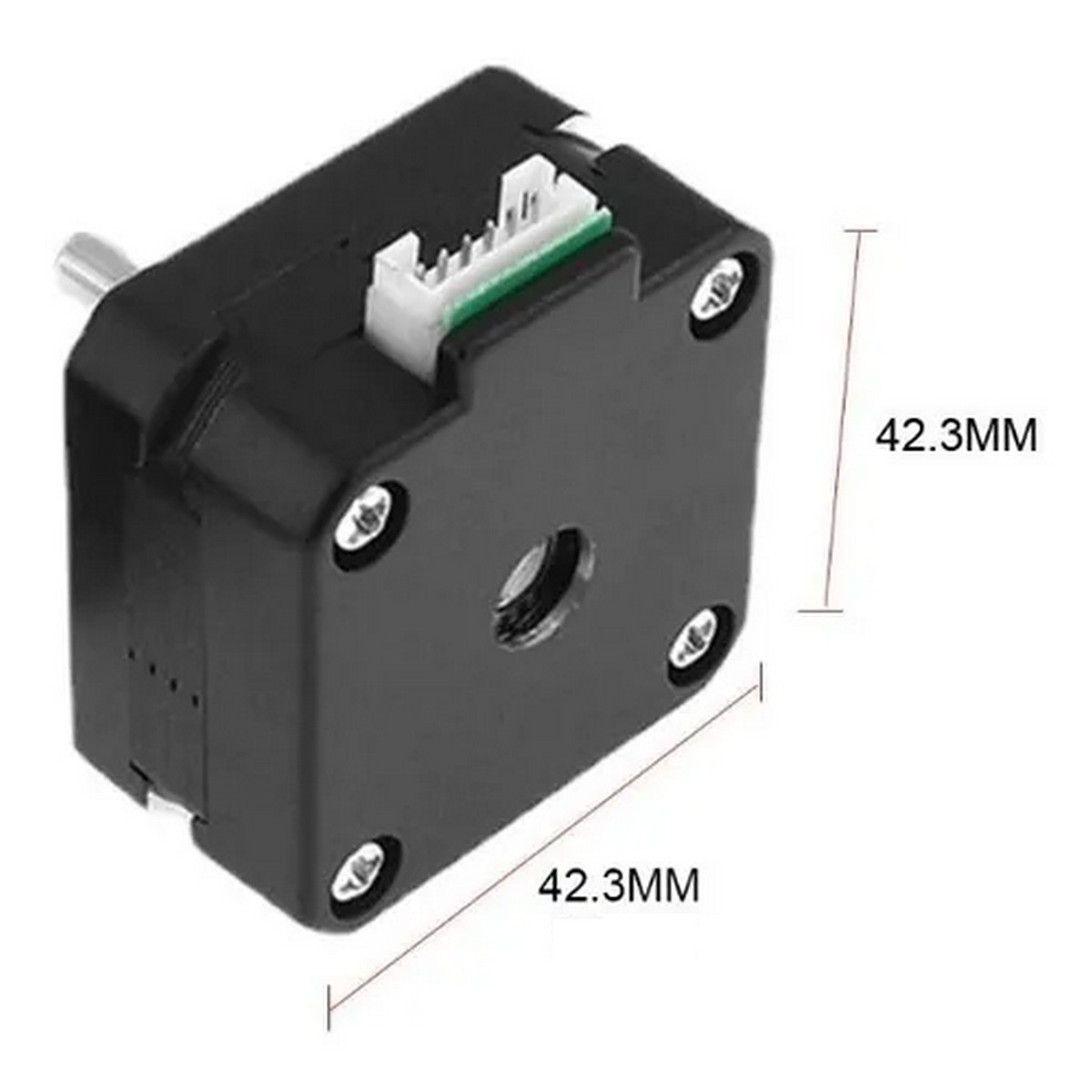

- Dimensions : 42 × 42 mm (standard Nema 17)
- Longueur moteur : env. 40 mm
- Poids : env. 280 g
3. Avantages du produit
- Grande précision de positionnement (1,8° par pas)
- Couple stable et fiable pour systèmes mécaniques
- Compatibilité avec de nombreux drivers de moteurs
- Connexion simple via connecteur Dupont
- Standard industriel Nema 17 très répandu
- Parfait pour projets CNC, robotique et automatisation
4. Utilisations pratiques et polyvalentes
- Imprimantes 3D DIY
- Machines CNC et graveuses laser
- Robots mobiles ou bras robotisés
- Systèmes de positionnement automatisé
- Projets Arduino éducatifs
- Contrôle précis d’axes mécaniques
5. Ressources et Informations Complémentaires
Compatibilité drivers
- A4988
- DRV8825
- TB6600
- TMC2208 / TMC2209
Compatibilité cartes
- Arduino Uno / Mega / Nano
- ESP32
- Raspberry Pi
Conseils d’utilisation
- Toujours utiliser un driver moteur (ne jamais connecter directement à Arduino)
- Ajuster le courant du driver pour protéger le moteur
- Prévoir une alimentation adaptée (12V ou 24V) pour obtenir un bon couple
