1. Contrôle Puissant et Précis des Moteurs Pas à Pas

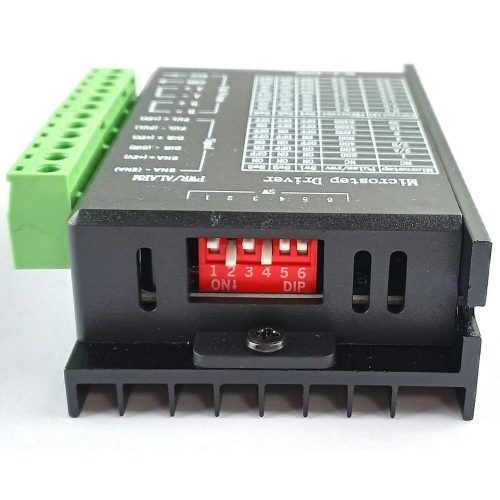

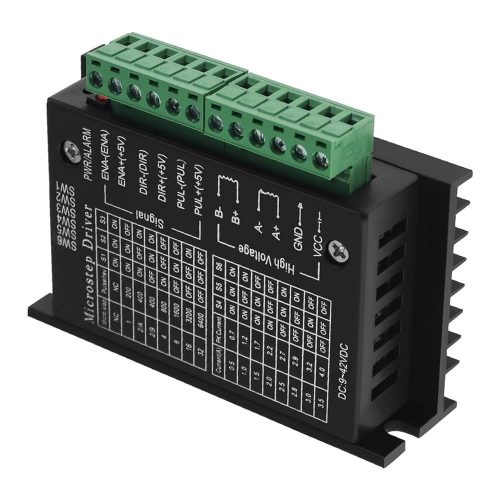

Le TB6600 est un driver haute performance conçu pour piloter des moteurs pas à pas bipolaires avec précision et fiabilité. Idéal pour les projets CNC, imprimantes 3D, robots et systèmes d’automatisation, il permet un contrôle fluide du mouvement grâce au micro-pas. Compatible avec Arduino, ESP32 et autres contrôleurs, ce module offre une solution robuste pour les applications nécessitant puissance et stabilité.

2. Caractéristiques techniques

• Modèle : TB6600

• Type : Driver pour moteur pas à pas bipolaire

• Tension d’alimentation moteur : 9 V à 42 V DC

• Courant de sortie : réglable de 0,7 A à 4 A

• Micro-pas : 1, 1/2, 1/4, 1/8, 1/16, 1/32

• Signaux de contrôle : STEP / DIR / ENA

• Isolation optocoupleur : Oui (entrées protégées)

• Fréquence d’impulsion max : jusqu’à 20 kHz

• Protection : surtension, surchauffe, surintensité

• Dimensions : env. 96 × 71 × 35 mm

• Compatibilité moteurs : NEMA 17, NEMA 23, NEMA 24 (selon courant)


3. Avantages du produit

• Contrôle précis des mouvements grâce au micro-pas

• Courant réglable pour s’adapter à différents moteurs

• Fonctionnement stable et silencieux

• Protection électronique intégrée pour plus de sécurité

• Idéal pour applications exigeantes (CNC, robotique, automation)


4. Utilisations pratiques et polyvalentes

• Machines CNC (fraiseuses, graveuses, découpe laser)

• Imprimantes 3D et traceurs

• Robots mobiles ou bras robotiques

• Systèmes de positionnement motorisé

• Projets éducatifs avancés en mécatronique


5. Ressources et Informations Complémentaires

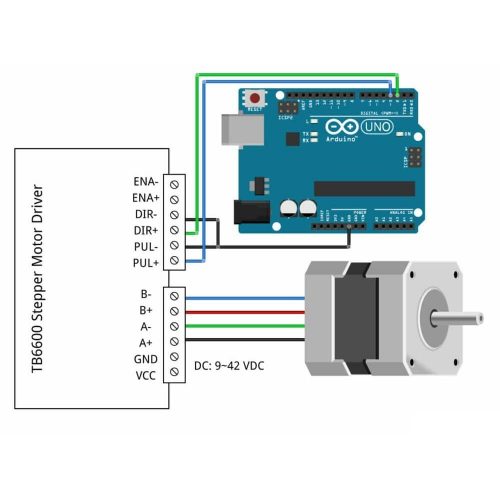

• Compatible avec :

• • Arduino Uno, Nano, Mega

• • ESP32, STM32, Raspberry Pi (via GPIO)

• Fonctionne avec moteurs pas à pas bipolaires 2 phases

• Conseils d’utilisation :

• • Régler le courant avant la première utilisation

• • Prévoir une alimentation adaptée à la tension moteur

• • Assurer une ventilation correcte en cas de forte charge

Ressources:

• Accédez au guide complet sur : https://www.atelierdelarobotique.fr/controle-du-nema17-avec-le-tb6600-et-le-joystick-ky-023
