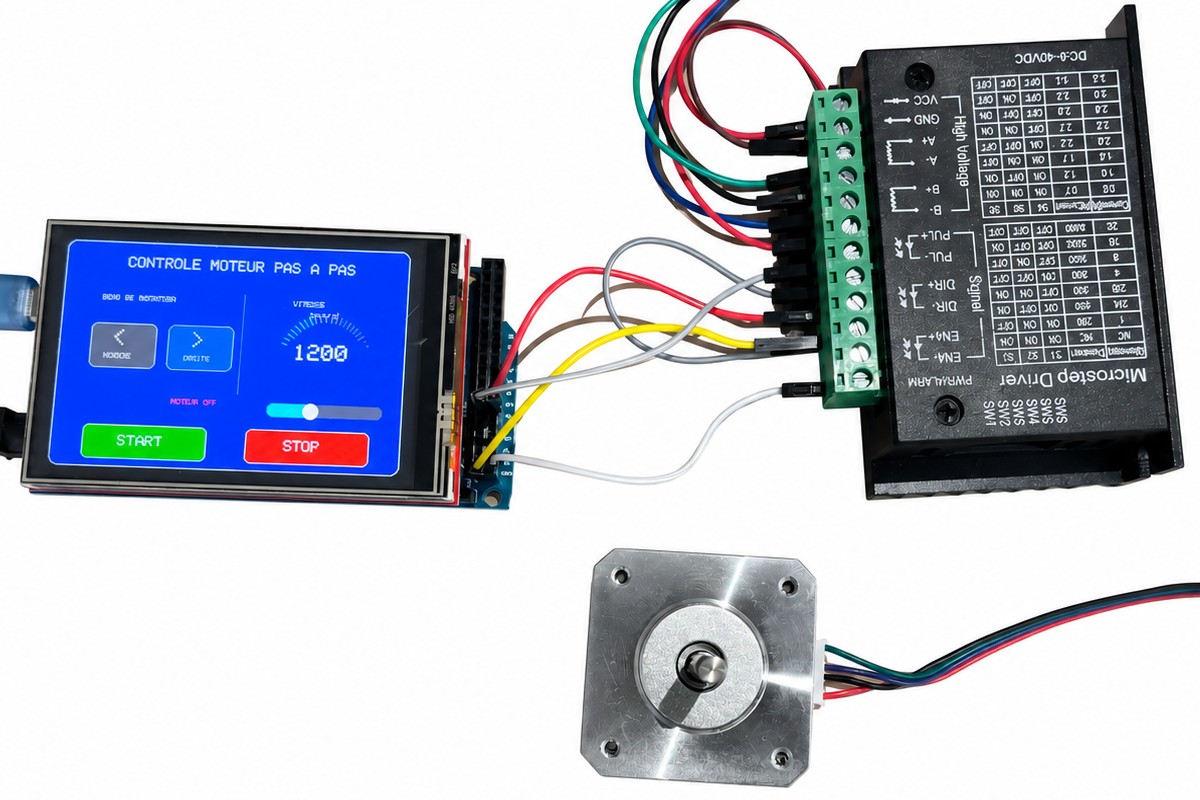

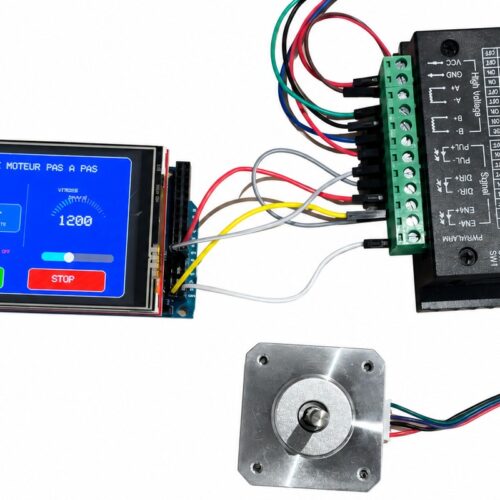

1. Une interface tactile complète pour piloter un moteur NEMA 17
Ce kit Arduino permet de découvrir le pilotage d’un moteur pas à pas NEMA 17 à l’aide d’une interface graphique tactile. Grâce à l’écran TFT tactile 3.5 pouces, l’utilisateur peut contrôler directement le moteur depuis l’écran, sans avoir besoin de boutons physiques supplémentaires.

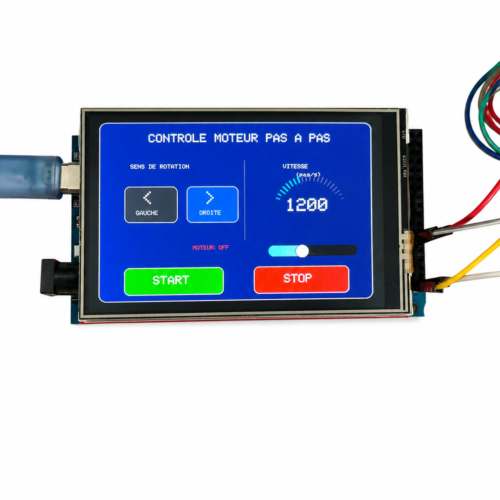

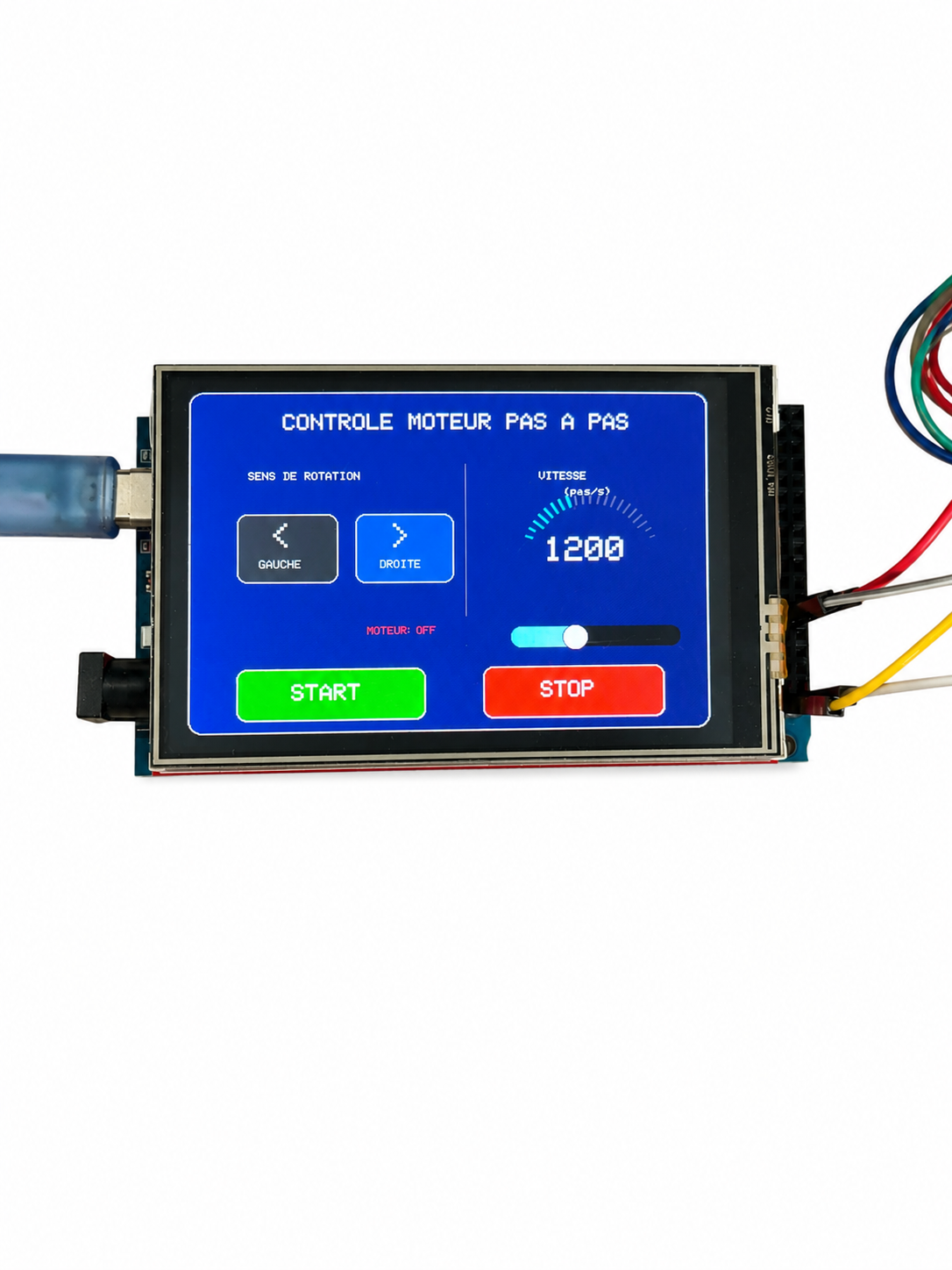

Depuis l’interface tactile, il est possible de sélectionner le sens de rotation, d’ajuster la vitesse du moteur et d’utiliser un bouton START / STOP pour lancer ou arrêter le mouvement. Le driver TB6600 assure la partie puissance du moteur, tandis que la carte compatible Arduino Mega 2560 gère l’affichage, le tactile et les signaux de commande.
Ce kit est idéal pour les particuliers, les écoles, les centres de formation, les makers et les entreprises souhaitant apprendre ou démontrer le fonctionnement d’un moteur pas à pas avec une interface tactile Arduino.
2. Contenu du kit
- 1 × carte compatible Arduino Mega 2560
- 1 × écran tactile TFT 3.5 pouces
- 1 × moteur pas à pas NEMA 17
- 1 × driver TB6600
- 1 × lot de 40 câbles Dupont mâle-mâle 10 cm
- 1 × câble USB Type-C 30 cm
- 1 × alimentation externe 12V/2A à confirmer
- 1 × connecteur jack femelle 5.5 × 2.1 mm
- 1 x Notice de montage pas à pas
- 1 x Code source Arduino
3. Avantages du produit
- Contrôle intuitif depuis l’écran tactile
L’utilisateur peut piloter le moteur directement depuis une interface graphique claire et simple à utiliser. - Gestion du sens de rotation
Le moteur peut tourner vers la gauche ou vers la droite selon le choix effectué sur l’écran. - Réglage de la vitesse en temps réel
La vitesse de rotation peut être augmentée ou diminuée depuis l’interface tactile. - Bouton START / STOP intégré
Le moteur peut être lancé ou arrêté facilement sans ajouter de bouton externe. - Driver TB6600 pour plus de puissance
Le TB6600 permet de piloter le NEMA 17 avec une alimentation externe adaptée, tout en protégeant la carte Arduino de la puissance nécessaire au moteur. - Excellent support pédagogique
Ce kit permet de comprendre les notions de moteur pas à pas, driver, signaux STEP/DIR, alimentation externe et interface tactile. - Base idéale pour des projets motorisés
Le montage peut servir de point de départ pour des systèmes d’axes motorisés, plateaux rotatifs, petits convoyeurs ou prototypes de machines.
4. Utilisations pratiques et polyvalentes
Ce kit peut être utilisé dans de nombreux contextes pédagogiques ou techniques :
- apprentissage du pilotage d’un moteur pas à pas NEMA 17 ;
- création d’une interface tactile de commande moteur ;
- démonstration en cours d’électronique, robotique ou automatisme ;
- réalisation d’un banc de test moteur ;
- contrôle d’un plateau rotatif ;
- prototype d’axe motorisé ;
- mini-convoyeur expérimental ;
- projet de robotique éducative ;
- initiation aux drivers moteur comme le TB6600 ;
- découverte de l’affichage graphique avec écran TFT Arduino.
Grâce à son écran tactile, ce kit permet de rendre le contrôle moteur plus visuel, plus concret et plus accessible qu’un simple programme lancé depuis l’ordinateur.
5. Ressources et Informations Complémentaires
Compatibilité
Ce kit est conçu pour une utilisation avec une carte compatible Arduino Mega 2560. L’écran TFT 3.5 pouces se connecte directement sur la carte, tandis que le driver TB6600 est relié aux broches de commande de l’Arduino.
Sécurité
Le moteur pas à pas et le driver peuvent chauffer pendant l’utilisation. Il est conseillé de ne pas laisser le montage fonctionner sans surveillance lors des premiers essais. Le kit est destiné à l’apprentissage, à la découverte et au prototypage.
