Pilotez votre Arduino par SMS et suivez sa position GPS avec le A7670E

Sommaire

Présentation du module GSM SIMCOM A7670E

Le module SIMCOM A7670E est un module de communication 4G LTE qui intègre également une fonctionnalité GPS, ce qui en fait un choix polyvalent pour les projets connectés et de géolocalisation. Dans ce tutoriel, nous allons apprendre à l’utiliser avec une carte Arduino afin de mettre en œuvre des fonctions essentielles comme l’envoi et la réception de SMS, ainsi que l’acquisition de données GPS pour suivre la position d’un dispositif.

Description du module GSM GPS A7670E
Description du module GSM GPS A7670E
Présentation du module GSM GPS A7670E
Présentation du module GSM GPS A7670E
  1. Puce A7670E
  2. Antenne GPS
  3. Antenne GSM
  4. Indicateur LED GPS
  5. Connecteur Micro USB
  6. Connecteur pour antenne GPS
  7. Connecteur pour carte Micro SIM
  8. Indicateur LED GSM
  9. Connecteur pour antenne GSM

Description des broches :

  • S : Sleep (Mode Sommeil)
  • G : Ground (Masse)
  • V : VCC (+5V à +10V)
  • K : PowerKey (Extinction du module)
  • T : TX (Emission de données)
  • R : RX (Réception de données)
  • G : Ground (Masse)

Montage

Dans cette section, nous listons le matériel nécessaire et présentons le câblage entre une Arduino Mega 2560 et la carte SIMCOM A7670E

Matériel nécessaire

  • 1 Carte Arduino Mega 2560
  • 1 carte SIMCOM A7670E
  • 1 câble USB Type-C
  • Câbles de connexion M-M 10 cm
  • 1 Breadboard 400 points
  • 1 Bloc d’alimentation 5V/2A
  • 1 Connecteur Jack femelle 2.1 x 5.5 MM
  • 1 Carte SIM au format Nano SIM

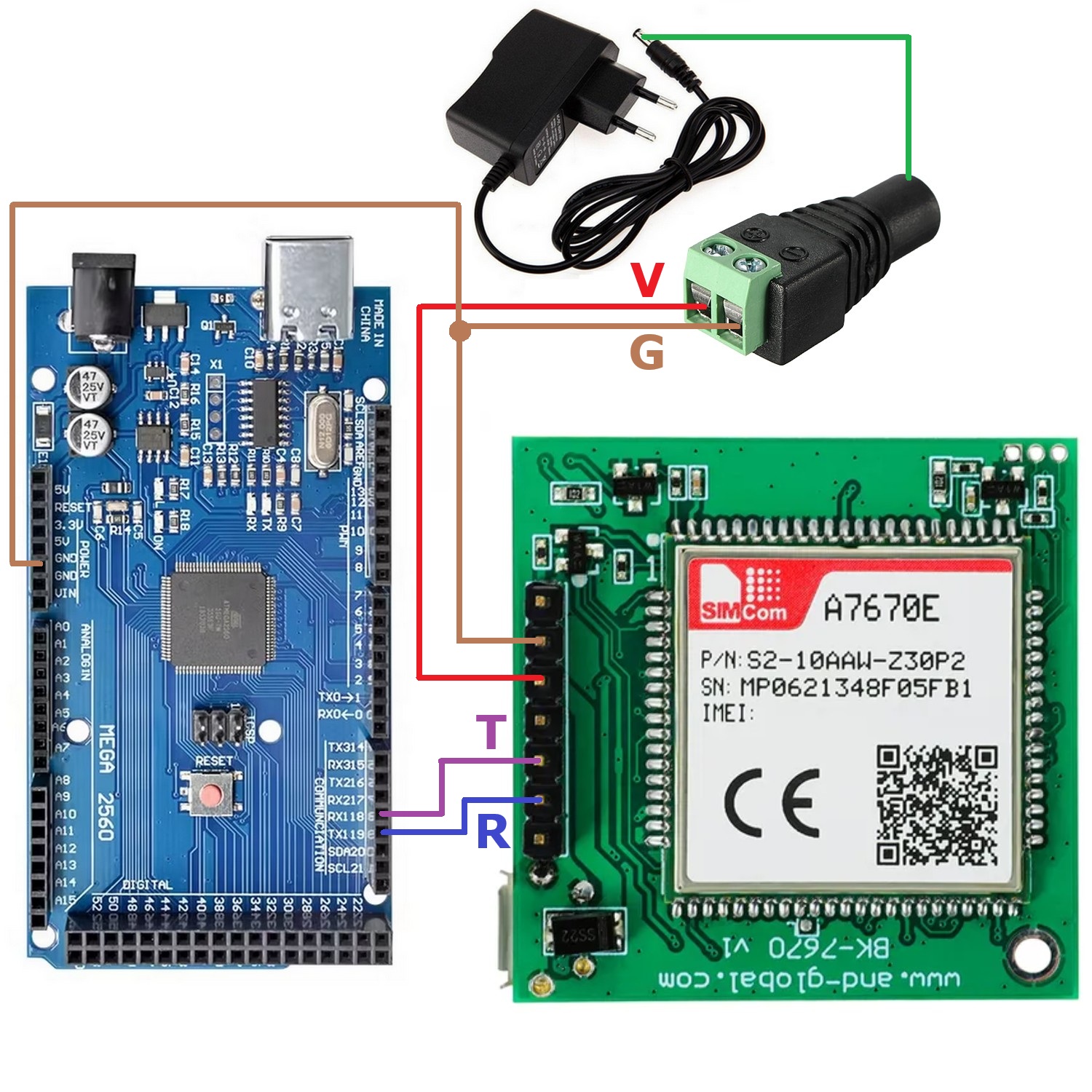

Montage du module GSM GPS A7670E avec la carte Arduino MEGA 2560
Montage du module GSM GPS A7670E avec la carte Arduino MEGA 2560

Tableau récapitulatif

Le tableau ci-dessous indique la correspondance entre les broches numériques de l’Arduino Mega et le module SIMCOM A7670E

Arduino MEGAModule A7670EAlimentation 5V/2A
D18 (TX1)R
D19 (RX1)T
 V+
GNDG

Mise en route du module A7670E

Branchez les antennes GSM et GPS sur les connecteurs dédiés. Dans ce tutoriel, une carte Nano SIM du réseau ORANGE est utilisée. Le code PIN est désactivé.

À la mise sous tension, l’indicateur LED GSM s’allume d’abord de manière fixe. Après environ 3 secondes, il se met à clignoter à un rythme d’environ une fois par seconde : cela correspond à la phase d’initialisation et de recherche du réseau.

Il faut ensuite patienter une dizaine de secondes pour que le module A7670E puisse se connecter au réseau GSM, à condition que la couverture réseau soit suffisante.

Il est important de noter qu’il n’y a pas de différence réellement perceptible dans la fréquence de clignotement de la LED entre la phase de recherche de réseau et celle où le module A7670E est effectivement connecté. La LED continue de clignoter de manière similaire tout au long de l’exploitation du module 4G LTE A7670E, ce qui peut prêter à confusion.

C’est pourquoi nous recommandons de prévoir un délai d’au moins une vingtaine de secondes afin de garantir que le module A7670E ait bien le temps de s’enregistrer correctement sur le réseau GSM.

Dans nos programmes Arduino, un délai de 20 secondes a été volontairement ajouté pour couvrir ce temps de connexion. Il est également possible d’alimenter le module A7670E en premier et d’attendre qu’il se connecte avant de mettre sous tension la carte Arduino. Dans ce cas, ce délai peut être réduit, voire supprimé, dans le code Arduino.

Programmation Arduino du module A7670E (Arduino Mega 2560)

Nous allons configurer et programmer le module SIMCOM A7670E boutons avec une Arduino Mega 2560 pour réaliser plusieurs applications interactives :

  • Envoi de SMS : Le module A7670E envoi un SMS à un numéro de téléphone mobile.
  • Réception de SMS : le module A7670E reçoit un SMS d’un téléphone mobile et l’affiche dans le moniteur série de l’IDE Arduino.
  • Commande par SMS simple : L’utilisateur pilote une LED par SMS via le module A7670E.
  • Commande par SMS avec filtrage de numéro : Seuls les utilisateurs autorisés peuvent piloter un relais via le A7670E
  • GPS 1 :Acquisition des coordonnées GPS heure UTC 0 et affichage dans le moniteur série (Longitude, Latitude, Date, Heure UTC 0, vitesse, direction cardinale, altitude, nombre de satellites, etc…)

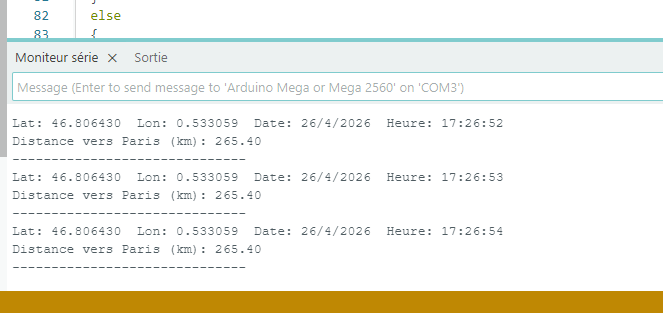

  • GPS 2 : Acquisition des coordonnées GPS heure de Paris et affichage dans le moniteur série (Longitude, Latitude, Date, Heure de Paris, Distance Lieu ↔ Paris)

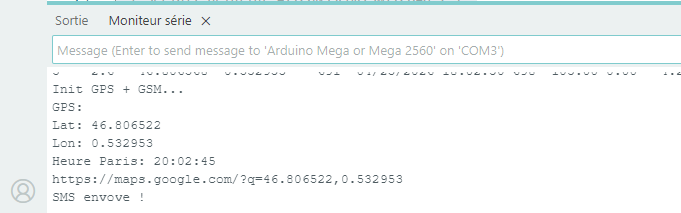

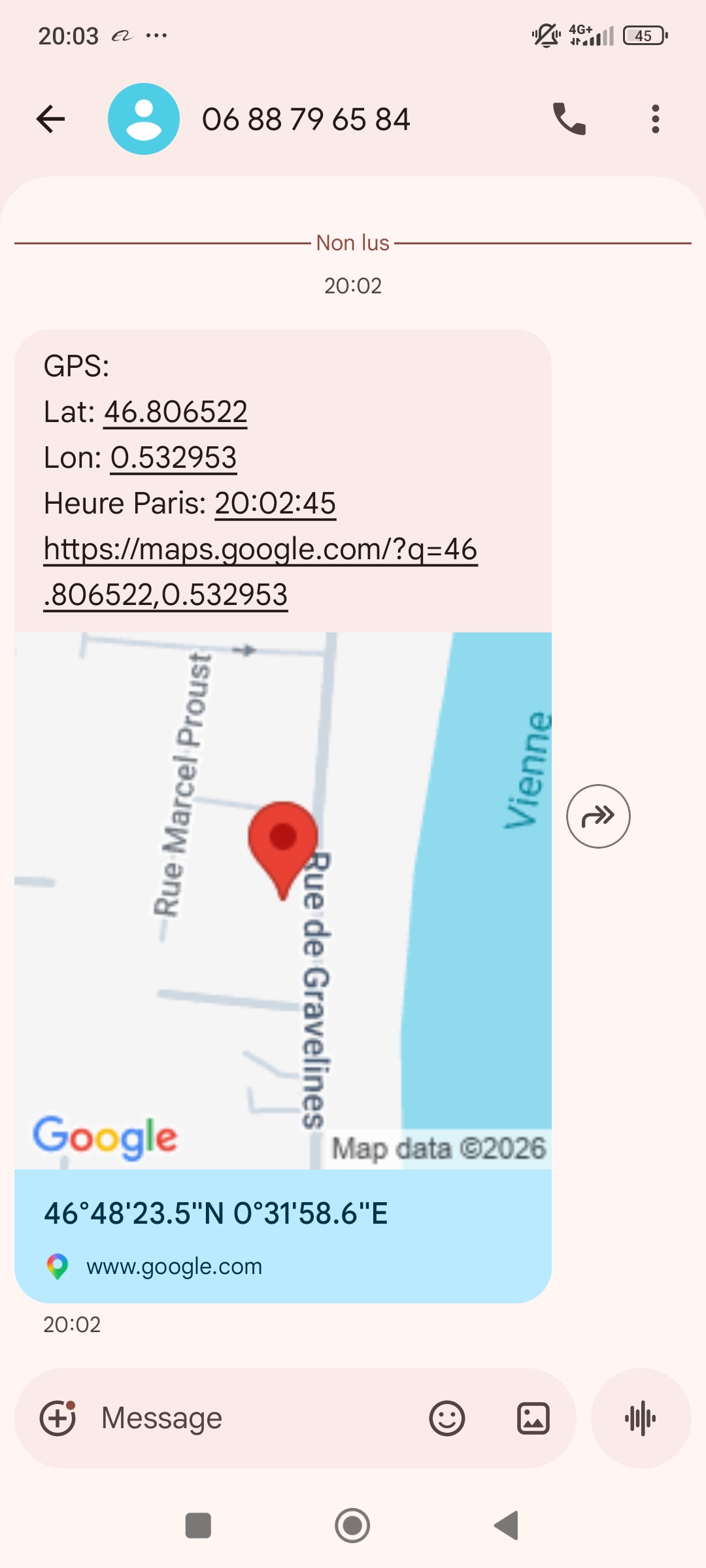

  • GPS 3 : Acquisition des données GPS et envoi des coordonnées + lien Google Maps par SMS

Librairies

TinyGPSPlus.h (nécéssaire uniquement pour le GPS)


Envoi de SMS

Ce code Arduino permet à la carte Arduino MEGA d’envoyer un SMS via le A7670E :


					void setup() {
  // Initialisation des ports série
  Serial.begin(115200);     // Pour le moniteur série
  Serial1.begin(115200);    // Pour le module A7670E

  delay(20000); // Laisser le module démarrer

  Serial.println("Initialisation...");

  sendAT("AT");              // Test
  sendAT("ATE0");            // Désactiver l'écho
  sendAT("AT+CMGF=1");       // Mode SMS texte
  sendAT("AT+CSCS=\"GSM\""); // Jeu de caractères

  // Numéro à modifier
  Serial1.print("AT+CMGS=\"+33644757223\"\r");
  delay(1000);

  Serial1.print("Bonjour depuis le A7670E et Arduino MEGA !");
  delay(500);

  Serial1.write(26); // CTRL+Z pour envoyer
}

void loop() {
  // Lecture des réponses du module
  while (Serial1.available()) {
    Serial.write(Serial1.read());
  }
}

// Fonction pour envoyer une commande AT
void sendAT(String cmd) {
  Serial1.println(cmd);
  delay(1000);

  while (Serial1.available()) {
    Serial.write(Serial1.read());
  }
}

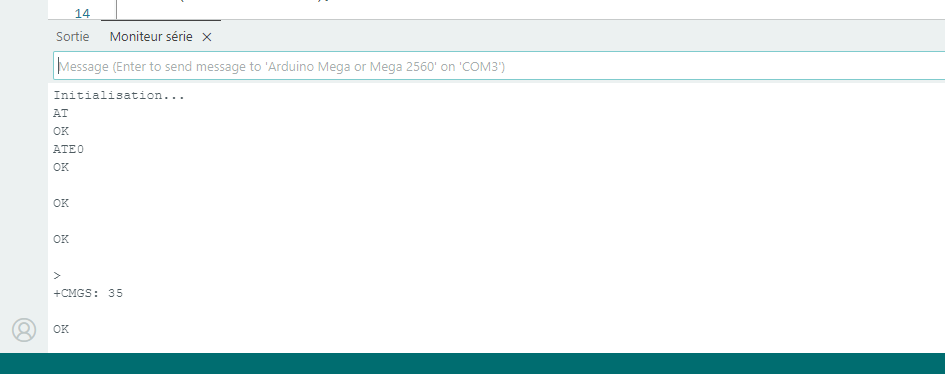

Le résultat attendu

Envoi de SMS avec le A7670E

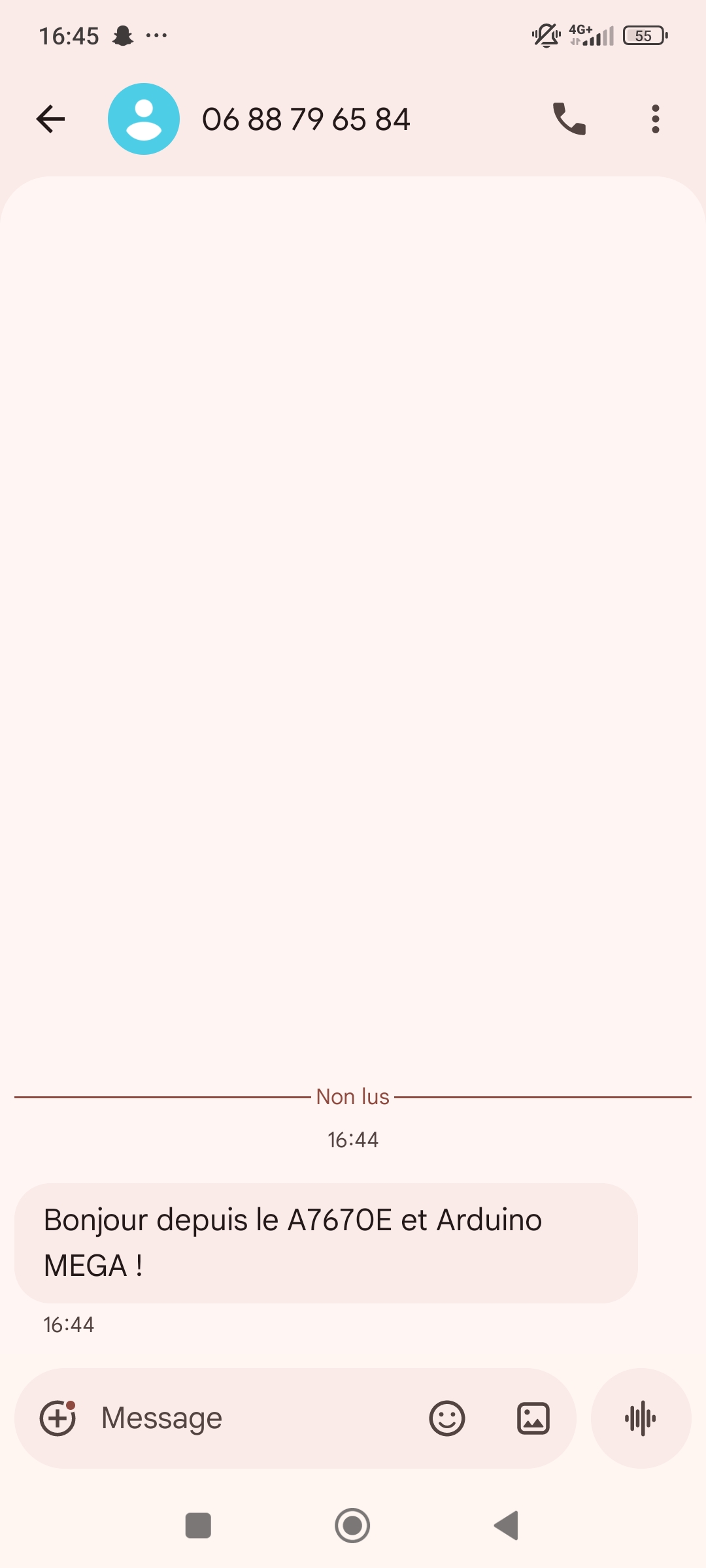

Réception du SMS envoyé par le A7670E

Réception de SMS

Ce code Arduino permet de recevoir et d’afficher le contenu d’un SMS dans  le moniteur série Arduino :


					void setup() {
  Serial.begin(115200);     // Moniteur série
  Serial1.begin(115200);    // Module A7670E

  delay(20000);

  Serial.println("Initialisation module...");

  sendAT("AT");              // Test
  sendAT("ATE0");            // Désactiver echo
  sendAT("AT+CMGF=1");       // Mode texte SMS
  sendAT("AT+CNMI=2,2,0,0,0"); // Réception directe des SMS

  Serial.println("Pret a recevoir des SMS...");
}

void loop() {
  // Lire les données du module
  while (Serial1.available()) {
    char c = Serial1.read();
    Serial.write(c); // Affiche dans le moniteur série
  }
}

// Fonction pour envoyer une commande AT
void sendAT(String cmd) {
  Serial1.println(cmd);
  delay(1000);

  while (Serial1.available()) {
    Serial.write(Serial1.read());
  }
}



Le résultat attendu

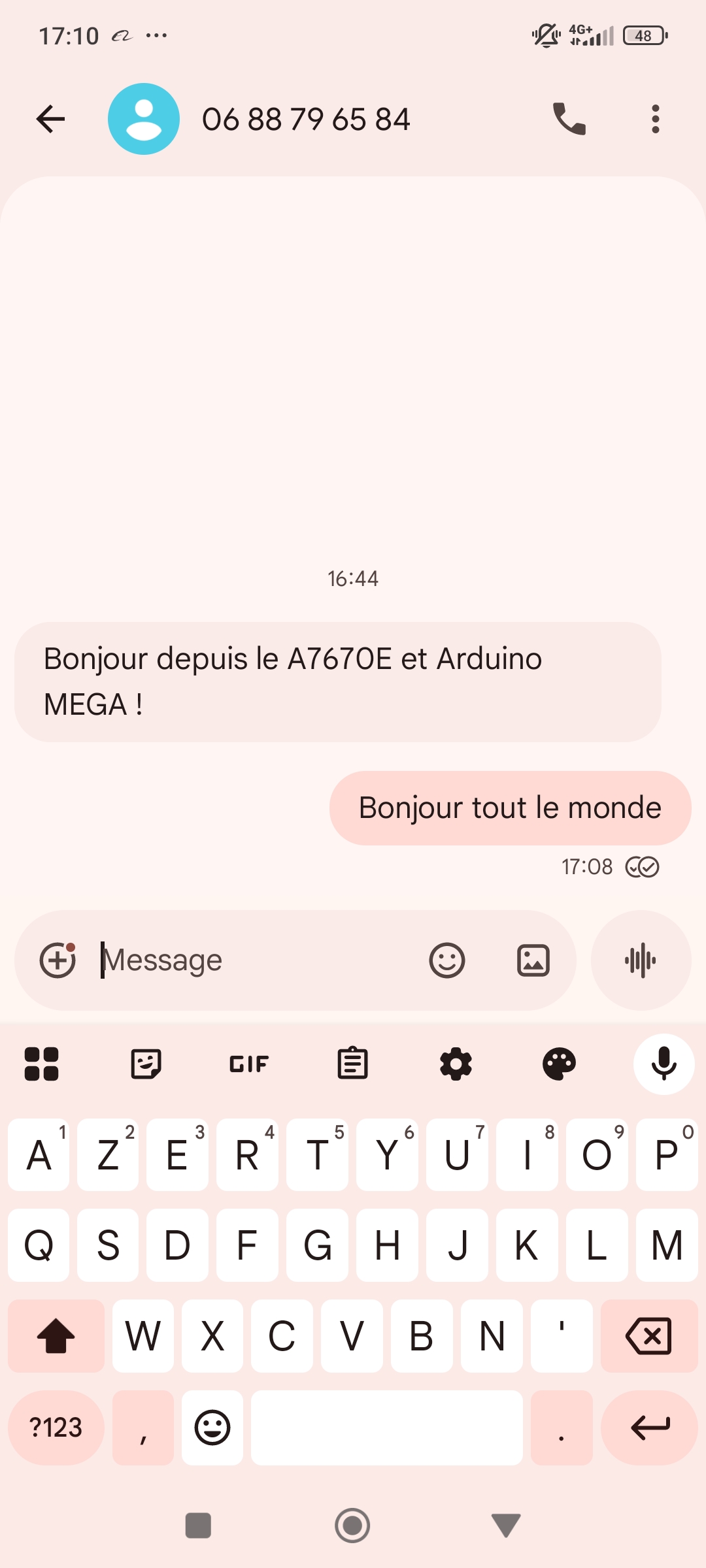

Envoi du SMS vers le module A7670E
Envoi du SMS vers le module A7670E

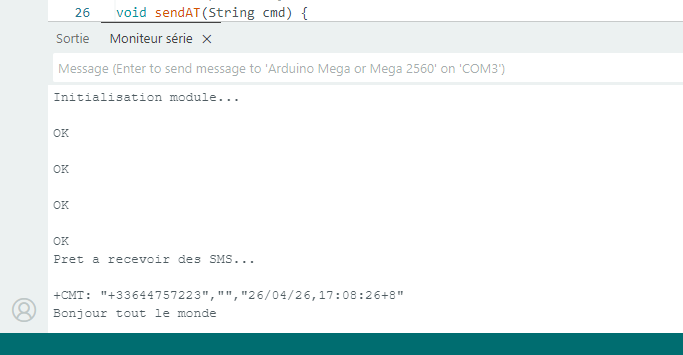

Réception du SMS et affichage de son contenu dans le moniteur série Arduino
Réception du SMS et affichage de son contenu dans le moniteur série Arduino

Commande par SMS simple

Le code Arduino suivant permet de piloter la LED intégrée de la carte Arduino MEGA grâce à 2 commandes envoyées par SMS au module A7670E :

  • ON : Allume la LED
  • OFF : Eteint la LED

La LED est reliée à la broche 13 de la carte Arduino MEGA. libre à vous de modifier le port de commande pour y connecter un module externe (LED 5mm, relais, servomoteur, etc…)


					String sms = "";
bool readingMessage = false;

void setup() {
  Serial.begin(115200);
  Serial1.begin(115200);

  pinMode(13, OUTPUT);

  delay(20000);

  Serial.println("Initialisation...");

  sendAT("AT");
  sendAT("ATE0");
  sendAT("AT+CMGF=1");          // Mode texte
  sendAT("AT+CNMI=2,2,0,0,0");  // SMS direct

  Serial.println("Pret !");
}

void loop() {
  while (Serial1.available()) {
    char c = Serial1.read();
    Serial.write(c); // debug

    // Détection début message
    if (c == '\n') {
      readingMessage = true;
      sms = "";
      return;
    }

    // Lecture du message
    if (readingMessage) {
      if (c == '\r') {
        readingMessage = false;
        traiterSMS(sms);
      } else {
        sms += c;
      }
    }
  }
}

// Fonction pour traiter le SMS
void traiterSMS(String message) {
  message.trim();
  message.toUpperCase();

  Serial.println("\nMessage recu: " + message);

  if (message == "ON") {
    digitalWrite(13, HIGH);
    Serial.println("LED ON");
  }
  else if (message == "OFF") {
    digitalWrite(13, LOW);
    Serial.println("LED OFF");
  }
}

// Fonction AT
void sendAT(String cmd) {
  Serial1.println(cmd);
  delay(1000);

  while (Serial1.available()) {
    Serial.write(Serial1.read());
  }
}



Le résultat attendu

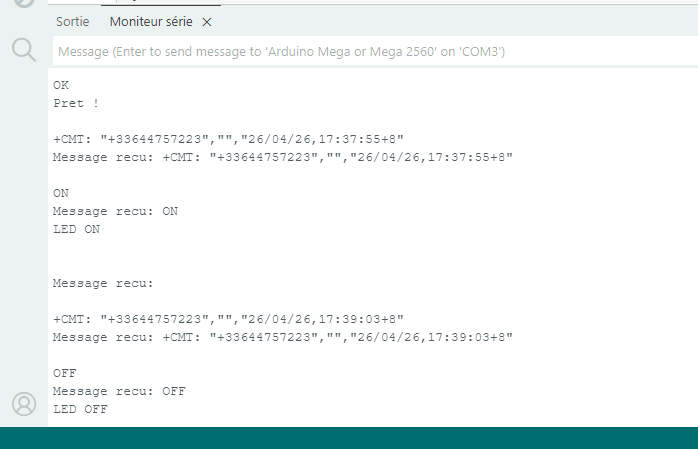

Affichage des SMS reçus et de l'état de la LED dans le moniteur série

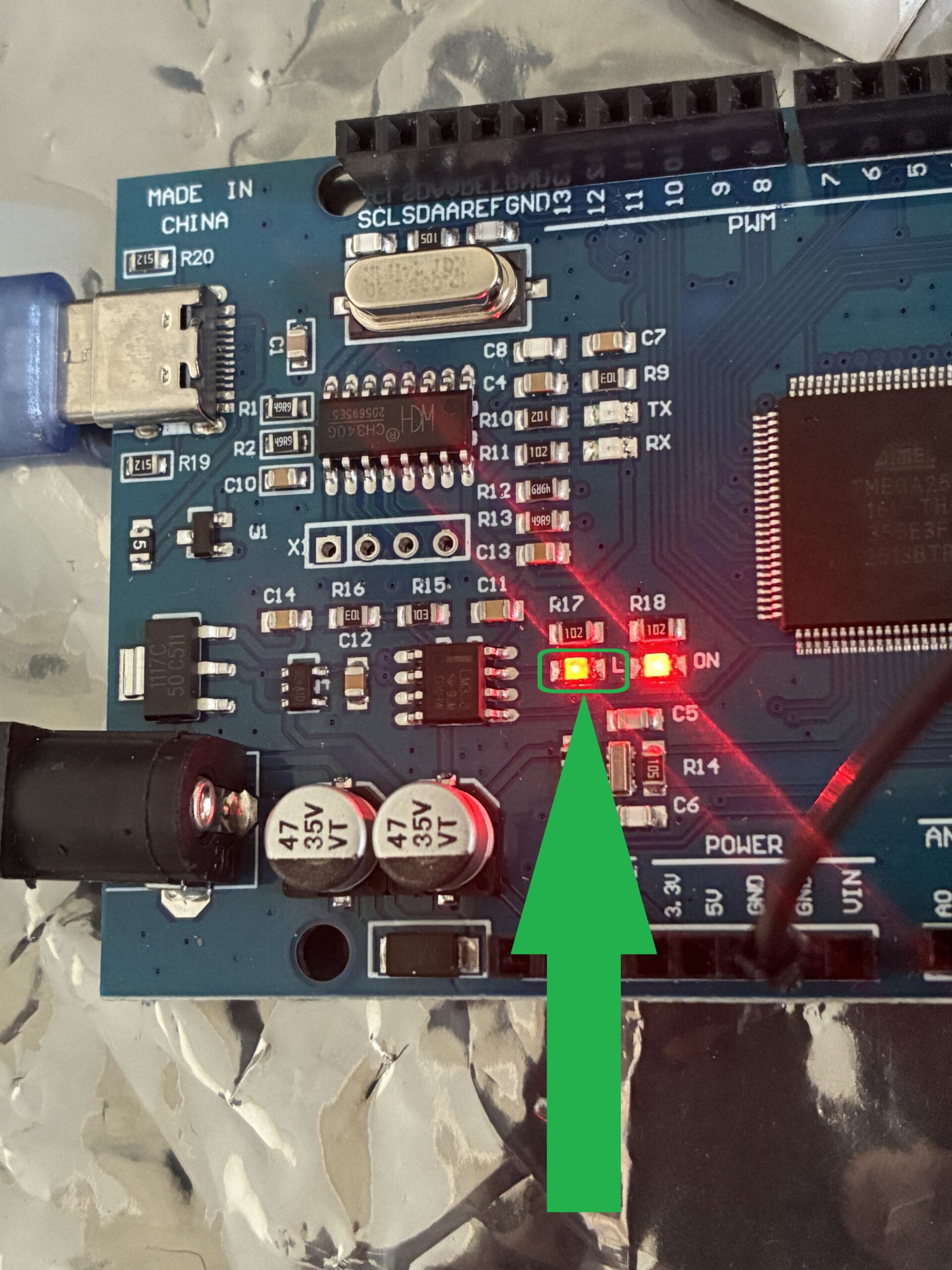

LED intégrée de la carte Arduino MEGA et commandée par SMS
LED intégrée de la carte Arduino MEGA et commandée par SMS.

Commande par SMS avec filtrage de numéro

Le code Arduino ci-dessous permet de piloter un relais connecté à la broche D7 de la carte Arduino MEGA via les commandes suivantes :

  • ON : Activation du relais
  • OFF : Désactivation du relais
  • STATUS : Etat du relais (ON ou OFF)

→ Pour savoir comment interfacer un relais avec une carte Arduino : https://www.atelierdelarobotique.fr/relais-arduino-esp32

Le code permet de filtrer les numéros de sorte que seuls les numéros autorisés puissent commander le relais :


					String authorizedNumber = "644757223"; // sans +33 pour robustesse

void setup() {
  Serial.begin(115200);
  Serial1.begin(115200);

  pinMode(7, OUTPUT);
  digitalWrite(7, LOW);

  delay(5000);

  Serial.println("Init...");

  Serial1.println("AT");
  delay(1000);
  Serial1.println("ATE0");
  delay(1000);
  Serial1.println("AT+CMGF=1");
  delay(1000);
  Serial1.println("AT+CPMS=\"SM\",\"SM\",\"SM\"");
  delay(1000);

  Serial.println("Pret !");
}

void loop() {

  Serial.println("Check SMS...");

  Serial1.println("AT+CMGL=\"REC UNREAD\"");
  delay(3000);

  String data = "";

  while (Serial1.available()) {
    char c = Serial1.read();
    data += c;
  }

  Serial.println(data);

  //  FILTRAGE NUMERO
  if (data.indexOf(authorizedNumber) != -1) {

    Serial.println("Numero autorise");

    //  COMMANDE ON
    if (data.indexOf("ON") != -1) {
      digitalWrite(7, HIGH);
      Serial.println("RELAIS ON");
      sendSMS("+33644757223", "Relais ACTIVE");
    }

    //  COMMANDE OFF
    else if (data.indexOf("OFF") != -1) {
      digitalWrite(7, LOW);
      Serial.println("RELAIS OFF");
      sendSMS("+33644757223", "Relais DESACTIVE");
    }

    //  STATUS
    else if (data.indexOf("STATUS") != -1) {
      String etat = digitalRead(7) ? "ON" : "OFF";
      sendSMS("+33644757223", "Etat: " + etat);
    }
  } else {
    Serial.println("Numero NON autorise");
  }

  //  SUPPRIMER TOUS LES SMS (simple et efficace)
  Serial1.println("AT+CMGD=1,4");
  delay(2000);

  delay(5000);
}

//  ENVOI SMS
void sendSMS(String number, String text) {
  Serial.println("Envoi SMS...");

  Serial1.print("AT+CMGS=\"");
  Serial1.print(number);
  Serial1.println("\"");

  delay(1000);

  Serial1.print(text);
  delay(500);

  Serial1.write(26);

  delay(5000);
}



Le résultat attendu

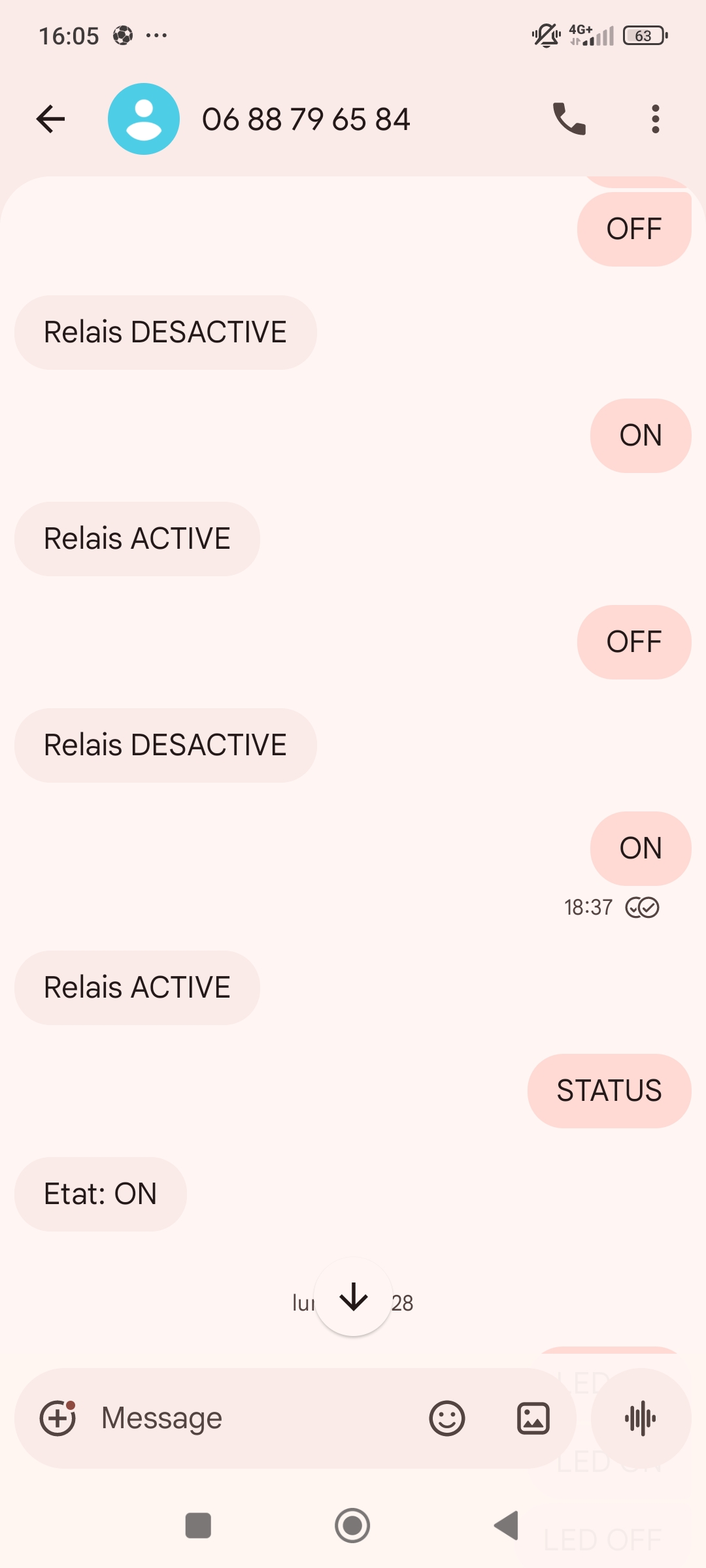

Commande par SMS d'un relais avec filtrage de numéro
Commande par SMS d'un relais avec filtrage de numéro

Utilisation du GPS A7670E

Lors de l’utilisation du module A7670E en mode GPS, l’indicateur LED GPS doit s’allumer en bleu :

LED GPS allumée sur le module A7670E
LED GPS allumée sur le module A7670E.

L’acquisition des données GPS dépend fortement de l’environnement dans lequel se trouve le module A7670E. Il est important d’être dans un environnement dégagé ou dans un bâtiment permettant une bonne réception du signal, sinon de privilégier une utilisation en extérieur afin d’obtenir une meilleure précision et une acquisition plus fiable.

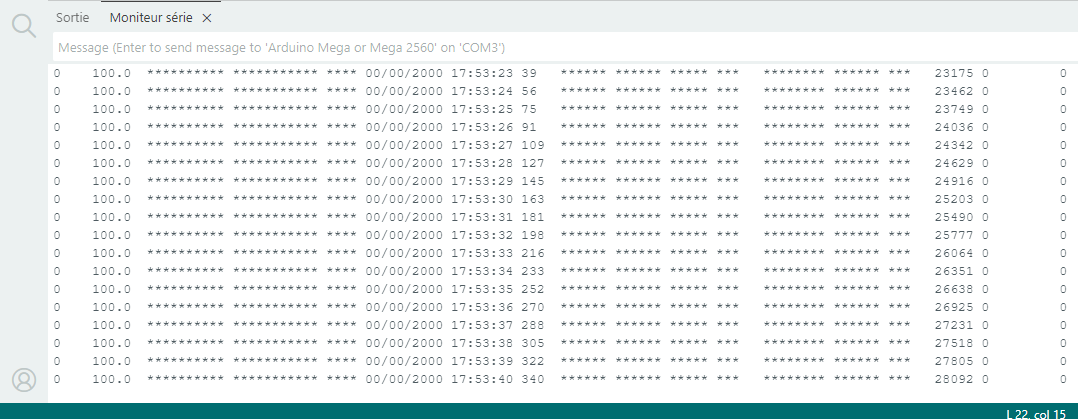

Lors de l’initialisation du GPS, la récupération des coordonnées peut prendre un certain temps avant d’être pleinement opérationnelle, généralement entre 20 secondes et 2 minutes.

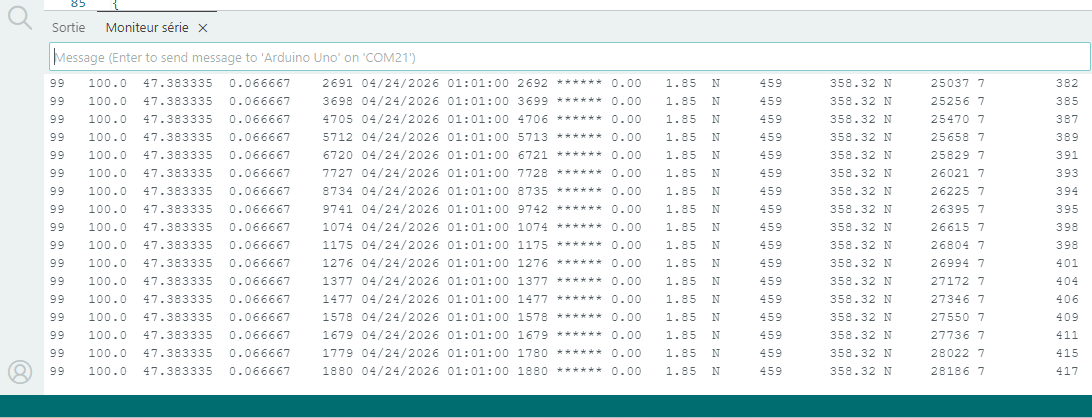

Utilisation simple du GPS 1

Le programme Arduino ci-dessous permet de récupérer les coordonnées GPS via le module A7670E et de les afficher dans le moniteur série. Il fournit plusieurs informations essentielles, telles que :

  • Le Nombre de satellites
  • La Longitude
  • La Latitude
  • La Date du jour
  • L’Heure (UTC+0)
  • La Vitesse
  • L’Altitude
  • La Direction cardinale (N, O, S, E, NW, NE, SW, SE) par rapport à Londres .

					#include <TinyGPS++.h>

static const uint32_t GPSBaud = 115200;

TinyGPSPlus gps;


void setup()
{
  Serial.begin(115200);
  Serial1.begin(GPSBaud);
  Serial1.println("AT+CGNSSPWR=1");
  delay(1000);
  Serial1.println("AT+CGNSSTST=1");
  delay(1000);
  Serial1.println("AT+CGNSSPORTSWITCH=0,1");
  delay(1000);
  Serial.println(F("Sats HDOP  Latitude   Longitude   Fix  Date       Time     Date Alt    Course Speed Card  Distance Course Card  Chars Sentences Checksum"));
  Serial.println(F("           (deg)      (deg)       Age                      Age  (m)    --- from GPS ----  ---- to London  ----  RX    RX        Fail"));
  Serial.println(F("----------------------------------------------------------------------------------------------------------------------------------------"));
}

void loop()
{
  static const double LONDON_LAT = 51.508131, LONDON_LON = -0.128002;

  printInt(gps.satellites.value(), gps.satellites.isValid(), 5);
  printFloat(gps.hdop.hdop(), gps.hdop.isValid(), 6, 1);
  printFloat(gps.location.lat(), gps.location.isValid(), 11, 6);
  printFloat(gps.location.lng(), gps.location.isValid(), 12, 6);
  printInt(gps.location.age(), gps.location.isValid(), 5);
  printDateTime(gps.date, gps.time);
  printFloat(gps.altitude.meters(), gps.altitude.isValid(), 7, 2);
  printFloat(gps.course.deg(), gps.course.isValid(), 7, 2);
  printFloat(gps.speed.kmph(), gps.speed.isValid(), 6, 2);
  printStr(gps.course.isValid() ? TinyGPSPlus::cardinal(gps.course.deg()) : "*** ", 6);

  unsigned long distanceKmToLondon =
    (unsigned long)TinyGPSPlus::distanceBetween(
      gps.location.lat(),
      gps.location.lng(),
      LONDON_LAT,
      LONDON_LON) / 1000;
  printInt(distanceKmToLondon, gps.location.isValid(), 9);

  double courseToLondon =
    TinyGPSPlus::courseTo(
      gps.location.lat(),
      gps.location.lng(),
      LONDON_LAT,
      LONDON_LON);

  printFloat(courseToLondon, gps.location.isValid(), 7, 2);

  const char *cardinalToLondon = TinyGPSPlus::cardinal(courseToLondon);

  printStr(gps.location.isValid() ? cardinalToLondon : "*** ", 6);

  printInt(gps.charsProcessed(), true, 6);
  printInt(gps.sentencesWithFix(), true, 10);
  printInt(gps.failedChecksum(), true, 9);
  Serial.println();

  smartDelay(1000);

  if (millis() > 5000 && gps.charsProcessed() < 10)
    Serial.println(F("Pas de GPS"));
}


static void smartDelay(unsigned long ms)
{
  unsigned long start = millis();
  do
  {
    while (Serial1.available())
      gps.encode(Serial1.read());
  } while (millis() - start < ms);
}

static void printFloat(float val, bool valid, int len, int prec)
{
  if (!valid)
  {
    while (len-- > 1)
      Serial.print('*');
    Serial.print(' ');
  }
  else
  {
    Serial.print(val, prec);
    int vi = abs((int)val);
    int flen = prec + (val < 0.0 ? 2 : 1); // . and -
    flen += vi >= 1000 ? 4 : vi >= 100 ? 3 : vi >= 10 ? 2 : 1;
    for (int i=flen; i<len; ++i)
      Serial.print(' ');
  }
  smartDelay(0);
}

static void printInt(unsigned long val, bool valid, int len)
{
  char sz[32] = "*****************";
  if (valid)
    sprintf(sz, "%ld", val);
  sz[len] = 0;
  for (int i=strlen(sz); i<len; ++i)
    sz[i] = ' ';
  if (len > 0)
    sz[len-1] = ' ';
  Serial.print(sz);
  smartDelay(0);
}

static void printDateTime(TinyGPSDate &d, TinyGPSTime &t)
{
  if (!d.isValid())
  {
    Serial.print(F("********** "));
  }
  else
  {
    char sz[32];
    sprintf(sz, "%02d/%02d/%02d ", d.month(), d.day(), d.year());
    Serial.print(sz);
  }

  if (!t.isValid())
  {
    Serial.print(F("******** "));
  }
  else
  {
    char sz[32];
    sprintf(sz, "%02d:%02d:%02d ", t.hour(), t.minute(), t.second());
    Serial.print(sz);
  }

  printInt(d.age(), d.isValid(), 5);
  smartDelay(0);
}

static void printStr(const char *str, int len)
{
  int slen = strlen(str);
  for (int i=0; i<len; ++i)
    Serial.print(i<slen ? str[i] : ' ');
  smartDelay(0);
}



Le résultat attendu
Phase d'acquisition des données GPS avec le A7670E
Réception totale des données GPS avec le A7670E
Réception totale des données GPS avec le A7670E

Utilisation simple du GPS 2

Ce code permet aussi d’acquérir les coordonnées GPS via le module A7670E et d’afficher dans le moniteur série Arduino :

  • La Longitude
  • La Latitude
  • La Date
  • L’Heure (Heure de Paris)
  • La Distance Lieu ↔ Paris

					#include <TinyGPS++.h>

static const uint32_t GPSBaud = 115200;

TinyGPSPlus gps;

void setup()
{
  Serial.begin(115200);
  Serial1.begin(GPSBaud);

  Serial1.println("AT+CGNSSPWR=1");
  delay(1000);
  Serial1.println("AT+CGNSSTST=1");
  delay(1000);
  Serial1.println("AT+CGNSSPORTSWITCH=0,1");
  delay(1000);

  Serial.println(F("Lat      Lon       Date       Heure(Paris)"));
  Serial.println(F("------------------------------------------"));
}

void loop()
{
  static const double PARIS_LAT = 48.8566;
  static const double PARIS_LON = 2.3522;

  // Lecture GPS
  unsigned long start = millis();
  while (millis() - start < 1000)
  {
    while (Serial1.available())
      gps.encode(Serial1.read());
  }

  if (gps.location.isValid())
  {
    Serial.print("Lat: ");
    Serial.print(gps.location.lat(), 6);

    Serial.print("  Lon: ");
    Serial.print(gps.location.lng(), 6);

    Serial.print("  Date: ");
    Serial.print(gps.date.day());
    Serial.print("/");
    Serial.print(gps.date.month());
    Serial.print("/");
    Serial.print(gps.date.year());

    // Conversion heure Paris (UTC+1)
    int hour = gps.time.hour() + 1; // +2 en heure d'été
    if (hour >= 24) hour -= 24;

    Serial.print("  Heure: ");
    if (hour < 10) Serial.print("0");
    Serial.print(hour);
    Serial.print(":");

    if (gps.time.minute() < 10) Serial.print("0");
    Serial.print(gps.time.minute());
    Serial.print(":");

    if (gps.time.second() < 10) Serial.print("0");
    Serial.print(gps.time.second());

    Serial.println();

    // Distance vers Paris
    double distanceKm =
      TinyGPSPlus::distanceBetween(
        gps.location.lat(),
        gps.location.lng(),
        PARIS_LAT,
        PARIS_LON) / 1000;

    Serial.print("Distance vers Paris (km): ");
    Serial.println(distanceKm);

    Serial.println("------------------------------");
  }
  else
  {
    Serial.println("Pas de FIX GPS");
  }
}



Le résultat attendu

Affichage des coordonnées GPS - Heure de Paris) dans le moniteur série Arduino
Affichage des coordonnées GPS - Heure de Paris) dans le moniteur série Arduino.

Coordonnées GPS +  lien Google MAPS par SMS

Le code Arduino ci-dessous permet d’acquérir les coordonnées GPS du module A7670E et de les envoyer par SMS à un utilisateur avec le lien Google Maps en prime :


					#include <TinyGPS++.h>

TinyGPSPlus gps;

String numero = "+33644757223";

void setup() {
  Serial.begin(115200);
  Serial1.begin(115200);

  delay(5000);

  Serial.println("Init GPS + GSM...");

  Serial1.println("AT+CMGF=1"); // SMS texte
  delay(1000);

  Serial1.println("AT+CGNSSPWR=1");
  delay(1000);

  Serial1.println("AT+CGNSSTST=1");
  delay(1000);

}

void loop() {

  // Lire GPS pendant 1s
  unsigned long start = millis();
  while (millis() - start < 1000) {
    while (Serial1.available()) {
      gps.encode(Serial1.read());
    }
  }

  if (gps.location.isValid() && gps.time.isValid()) {

    //  Calcul heure Paris (DST inclus)
    int offset = getParisOffset(gps.date.day(), gps.date.month(), gps.date.year());
    int hour = gps.time.hour() + offset;

    if (hour >= 24) hour -= 24;
    if (hour < 0) hour += 24;

    //  Message SMS
    String msg = "GPS:\n";

    msg += "Lat: " + String(gps.location.lat(), 6) + "\n";
    msg += "Lon: " + String(gps.location.lng(), 6) + "\n";

    msg += "Heure Paris: ";
    if (hour < 10) msg += "0";
    msg += String(hour) + ":";

    if (gps.time.minute() < 10) msg += "0";
    msg += String(gps.time.minute()) + ":";

    if (gps.time.second() < 10) msg += "0";
    msg += String(gps.time.second()) + "\n";

    msg += "https://maps.google.com/?q=";
    msg += String(gps.location.lat(), 6);
    msg += ",";
    msg += String(gps.location.lng(), 6);

    Serial.println(msg);

    sendSMS(numero, msg);

    delay(60000); // envoi toutes les 60s
  }
}

//  Envoi SMS
void sendSMS(String number, String text) {

  Serial1.print("AT+CMGS=\"");
  Serial1.print(number);
  Serial1.println("\"");

  delay(1000);

  Serial1.print(text);

  delay(500);

  Serial1.write(26); // CTRL+Z

  delay(5000);

  Serial.println("SMS envoye !");
}

//  Calcul heure été/hiver (France)
int getParisOffset(int day, int month, int year) {

  // UTC+1 par défaut
  int offset = 1;

  // calcul dernier dimanche mars et octobre
  int lastMarchSunday = 31 - ((5 * year / 4 + 4) % 7);
  int lastOctoberSunday = 31 - ((5 * year / 4 + 1) % 7);

  // période heure été
  if (
    (month > 3 && month < 10) ||
    (month == 3 && day >= lastMarchSunday) ||
    (month == 10 && day < lastOctoberSunday)
  ) {
    offset = 2;
  }

  return offset;
}


Le résultat attendu
Envoi des coordonnées GPS + lien Google Maps par SMS
Affichage de la localisation GPS dans Google Maps sur le smartphone
Affichage de la localisation GPS dans Google Maps sur le smartphone

Mise en mode Sommeil et Réveil

Le module A7670E peut être placé en mode veille afin de réduire sa consommation d’énergie lorsqu’il n’est pas utilisé, puis réactivé pour communiquer avec la carte Arduino. Cette fonctionnalité est particulièrement intéressante dans des applications d’automatisation, par exemple un système qui collecte des données météo et envoie un rapport quotidien par SMS à un utilisateur, ou encore un dispositif de suivi de niveau (eau, carburant, silo, etc.) qui transmet une seule mesure par jour.

Pour cela, nous allons relier la broche S du module A7670E à la broche D6 de la carte Arduino MEGA, comme indiqué sur le schéma ci-dessous :

Montage du A7670E avec Arduino pour le mode Sommeil - Réveil
Montage du A7670E avec Arduino pour le mode Sommeil - Réveil

Tableau récapitulatif

Le tableau ci-dessous indique la correspondance entre les broches numériques de l’Arduino Mega et le module SIMCOM A7670E

Arduino MEGAModule A7670EAlimentation 5V/2A
D18 (TX1)R
D19 (RX1)T
 V+
GNDG
D6S

Le code Arduino suivant permet de réveiller le module, d’envoyer un SMS, puis de le mettre en sommeil pendant 1 minute environ :


					#define DTR_PIN 6

unsigned long lastSend = 0;
const unsigned long interval = 60000;

void setup() {
  Serial.begin(115200);
  Serial1.begin(115200);

  pinMode(DTR_PIN, OUTPUT);

  digitalWrite(DTR_PIN, HIGH); // réveillé

  delay(5000);

  Serial1.println("AT");
  delay(1000);

  Serial1.println("AT+CMGF=1");
  delay(1000);

  Serial.println("Pret");
}

void loop() {

  if (millis() - lastSend > interval) {

    //  REVEIL (IMPORTANT)
    digitalWrite(DTR_PIN, HIGH);
    delay(1000);

    Serial.println("Reveil OK");

    //  SMS
    sendSMS("+33644757223", "Test reveil OK");

    delay(3000);

    //  SLEEP
    Serial.println("Sommeil...");
    Serial1.println("AT+CSCLK=1");
    delay(500);

    digitalWrite(DTR_PIN, LOW); // active sommeil

    lastSend = millis();
  }
}

//  SMS
void sendSMS(String number, String text) {

  Serial1.print("AT+CMGS=\"");
  Serial1.print(number);
  Serial1.println("\"");

  delay(1000);

  Serial1.print(text);

  delay(500);

  Serial1.write(26);

  delay(5000);
}


Le résultat attendu
Affichage du mode Sommeil / Réveil du A7670E dans le moniteur série Arduino
Réception du SMS "Test Réveil OK" envoyé par le A7670E

Conclusion

Ce tutoriel vous a permis de découvrir les bases d’utilisation du module A7670E avec une carte Arduino, en mettant en œuvre des fonctionnalités concrètes et directement exploitables. Vous avez appris à envoyer et recevoir des SMS, à piloter des éléments matériels comme une LED puis un relais à distance via SMS, mais aussi à exploiter le GPS intégré pour acquérir des coordonnées, les afficher et même les transmettre sous forme de lien Google Maps.

Ces différentes briques constituent une base solide pour de nombreux projets connectés. À partir de ce que vous venez de mettre en place, il est tout à fait possible d’aller plus loin en développant des systèmes de suivi de véhicules, des solutions de domotique contrôlées à distance, des dispositifs d’alerte (intrusion, coupure de courant, capteurs environnementaux), ou encore des applications industrielles de télémétrie. Le module A7670E, associé à Arduino, ouvre ainsi la voie à une large gamme de projets IoT autonomes, capables de communiquer et d’interagir avec leur environnement, même sans connexion Wi-Fi.

Il ne vous reste plus qu’à continuer d’explorer, tester et inventer vos propres applications… Les possibilités sont quasiment infinies !

Bonjour ! 🌟 Rejoignez notre newsletter pour ne rien manquer.

Recevez nos offres spéciales et les derniers articles directement dans votre boîte de réception

Nous ne faisons pas de spam, promis ! Consultez notre politique de confidentialité pour en savoir plus.

Panier
Retour en haut
