Présentation du module LED 8×8 MAX7219
Les modules à LED 8×8 sont devenus des incontournables dans le monde de l’électronique et du prototypage. Simples à utiliser, compacts et très visuels, ils permettent d’afficher du texte, des symboles ou des animations avec un minimum de composants. Parmi eux, le module composé de 4 matrices à LED 8×8 se distingue par sa capacité à offrir une surface d’affichage étendue tout en restant facile à piloter. Que ce soit pour un projet Arduino, un écran de défilement ou une horloge numérique, ce module ouvre la porte à de nombreuses réalisations créatives et pédagogiques.
Dans cet article, nous allons découvrir ensemble son fonctionnement, ses caractéristiques techniques, et comment le mettre en œuvre pas à pas pour donner vie à vos idées lumineuses.
Pourquoi utiliser le module matrice LED 8×8 avec Arduino

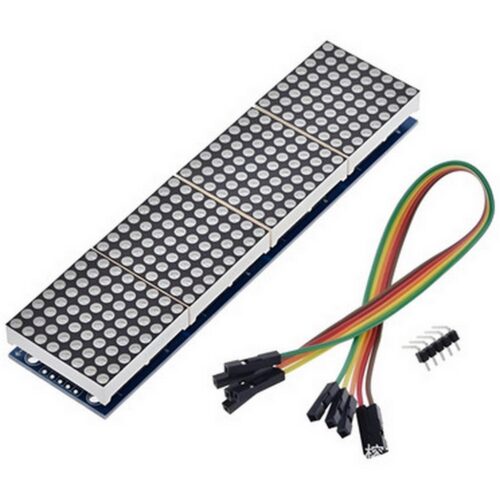

Le module 4 matrices à LED 8×8 est composé de quatre blocs de 64 LED, alignés côte à côte pour un affichage total de 32 colonnes sur 8 lignes, soit 256 LED au total. Il est idéal pour afficher du texte défilant, des icônes ou des effets lumineux, tout en restant compact et facile à intégrer dans vos projets Arduino.
Composition du module
- 4 matrices à LED 8×8
- 4 circuits intégrés MAX7219
- Résistances et condensateurs de filtrage intégrés
- Connecteurs d’entrée (IN) et de sortie (OUT) pour relier plusieurs modules
Caractéristiques techniques principales
- Dimensions : environ 12,8 cm × 3,2 cm
- Alimentation : 5 V (courant typique 200–500 mA selon luminosité)
- Communication : interface SPI (DIN, CS, CLK)
- Nombre total de LED : 256 (4 × 8 × 8)
- Contrôleur : MAX7219
- Luminosité réglable par logiciel
- Possibilité d’empiler plusieurs modules pour de longs affichages
Principe de fonctionnement
Le MAX7219 gère le multiplexage et chaque LED individuellement. Avec l’interface SPI, il suffit d’envoyer les données à la première matrice, qui les transmet automatiquement aux suivantes. Vous pouvez donc contrôler un grand nombre de LED avec seulement trois broches depuis un Arduino, ESP32 ou Raspberry Pi.
Montage et programmation Arduino
Librairies nécessaires
MD_Parola.hMD_MAX72xx.hSPI.h(inclus par défaut)
Matériel nécessaire
- 1 Arduino UNO
- 1 matrice 4 modules 8×8
- 5 câbles M-F 20 cm
- 1 câble USB Type C
-
Carte UNO R3 – Microcontrôleur ATmega328 – compatible Arduino
8,99 €
Vous économisez Ajouter au panier -
-
Matrice à LED 8×8 – Module 4 en 1 compatible Arduino, ESP32 et Raspberry Pi
9,99 €
Vous économisez Ajouter au panier
Montage
| Arduino Uno | Matrice à Leds |
|---|---|
| 5V | VCC |
| GND | GND |
| D10 | CS |
| D11 | DIN |
| D13 | CLK |
Exemple 1 : Affichage simple
Ce code arduino va nous permettre d’afficher le mot ROBOT sur notre matrice à Leds :
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>
// Type de module (le plus courant pour MAX7219)
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
// Broches Arduino UNO
#define DATA_PIN 11
#define CLK_PIN 13
#define CS_PIN 10
// Nombre de matrices 8x8
#define MAX_DEVICES 4 // 4 matrices
// Initialisation de l’afficheur
MD_Parola matrice = MD_Parola(HARDWARE_TYPE, DATA_PIN, CLK_PIN, CS_PIN, MAX_DEVICES);
void setup() {
matrice.begin();
matrice.setIntensity(8); // Luminosité moyenne (0–15)
matrice.displayClear();
// Affichage aligné à Droite
matrice.displayText("ROBOT", PA_RIGHT, 0, 0, PA_PRINT, PA_NO_EFFECT);
}
void loop() {
matrice.displayAnimate(); // Nécessaire pour actualiser l'affichage
}
Exemple 2 : Texte défilant
Ce code Arduino va faire défiler en continu la phrase ATELIER DE LA ROBOTIQUE sur notre matrice à leds :
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>
// Type de module : FC16 est le plus courant
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
// Broches pour Arduino UNO
#define DATA_PIN 11
#define CLK_PIN 13
#define CS_PIN 10
// Nombre de matrices 8x8 (ajuste selon ton montage)
#define MAX_DEVICES 4 // Essaie 4 ou plus pour la longueur de ton texte
// Création de l’objet Parola
MD_Parola matrice = MD_Parola(HARDWARE_TYPE, DATA_PIN, CLK_PIN, CS_PIN, MAX_DEVICES);
void setup() {
matrice.begin();
matrice.setIntensity(5); // Luminosité (0 à 15)
matrice.displayClear();
// Définir le texte à afficher et l’effet de défilement
matrice.displayText(
"ATELIER DE LA ROBOTIQUE",
PA_CENTER,
70, // Vitesse du défilement (plus grand = plus lent)
0, // Pause entre les répétitions
PA_SCROLL_LEFT, // Effet d’entrée
PA_SCROLL_LEFT // Effet de sortie
);
}
void loop() {
// Lancer et boucler l’animation
if (matrice.displayAnimate()) {
matrice.displayReset();
}
}
Projets et applications avec la matrice LED 8×8
- Affichage de messages défilants
- Horloges numériques
- Petites animations graphiques
- Indicateurs lumineux ou compteurs
- Jeux ou mini-tableaux d’affichage
Grâce à sa simplicité et à sa compatibilité Arduino, ce module est parfait pour débutants comme pour makers expérimentés.
