Le module Bluetooth HC-05 est basé sur la technologie Bluetooth 2.0 + EDR, il permet d’établir une liaison sans fil entre votre carte électronique et un smartphone, un ordinateur ou un autre module Bluetooth. Grâce à son mode configurable, il peut soit recevoir une connexion (Slave), soit initier une connexion vers un autre appareil (Master).
Il se configure facilement via commandes AT pour modifier le nom du module, le code PIN, le débit série (baudrate) ou le mode de fonctionnement. C’est un choix idéal pour les projets nécessitant une communication bidirectionnelle plus avancée.
Caractéristiques techniques
- Modèle : HC-05
- Version Bluetooth : 2.0 + EDR
- Modes : Master ou Slave configurable
- Fréquence : 2,4 GHz ISM
- Interface : UART TTL (TX / RX)
- Tension d’alimentation : 3,6 V à 6 V (5V recommandé selon version)
- Niveau logique : 3,3 V
- Débit par défaut : 9600 bps
- Code PIN par défaut : 1234
- Portée : Environ 5 à 10 mètres
Avantages du module bluetooth HC-05
- Mode Master/Slave : Plus flexible que le HC-06.
- Configuration avancée : Paramétrage complet via commandes AT.
- Installation simple : Connexion directe via TX/RX.
- Compact et léger : Intégration facile dans tout projet DIY.
- Idéal pour projets complexes : Communication entre deux microcontrôleurs.
Applications recommandées
- Robotique : Communication entre deux robots ou modules.
- Domotique : Pilotage sans fil bidirectionnel.
- Projets Arduino : Transmission de données série avancée.
- Systèmes embarqués : Liaison entre cartes électroniques.
Conseils d’utilisation du module bluetooth HC-05

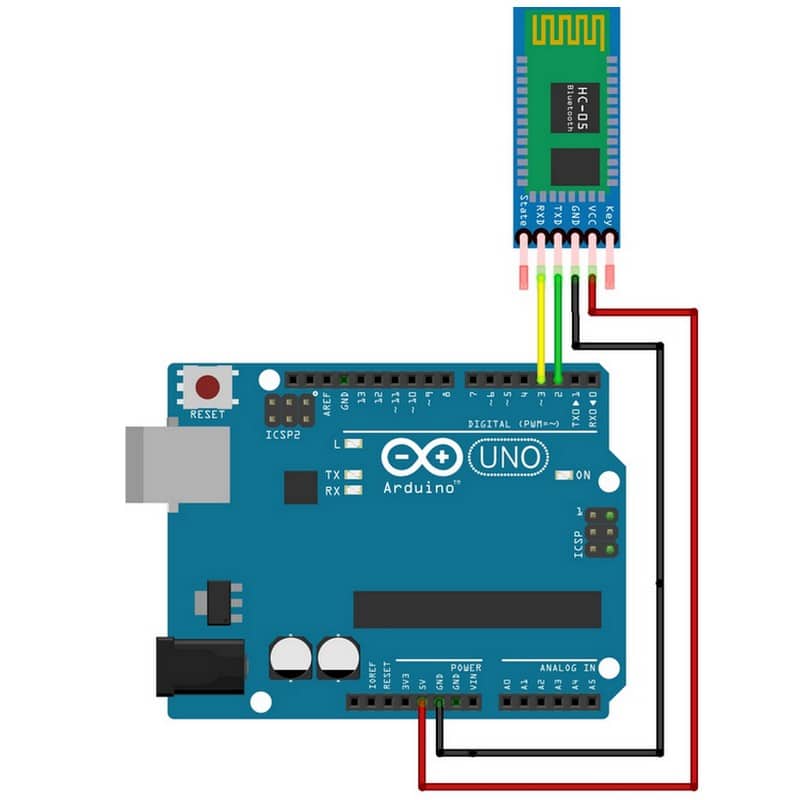

- Branchement : VCC → 5V, GND → Masse, TX → RX microcontrôleur, RX → TX microcontrôleur.
- Attention : Le RX du module fonctionne en 3,3V (utiliser un diviseur de tension si nécessaire).
- Mode AT : Maintenir la broche KEY/EN selon la version pour entrer en configuration.
- Test : Utiliser une application Bluetooth série (Android) ou un terminal PC compatible.
