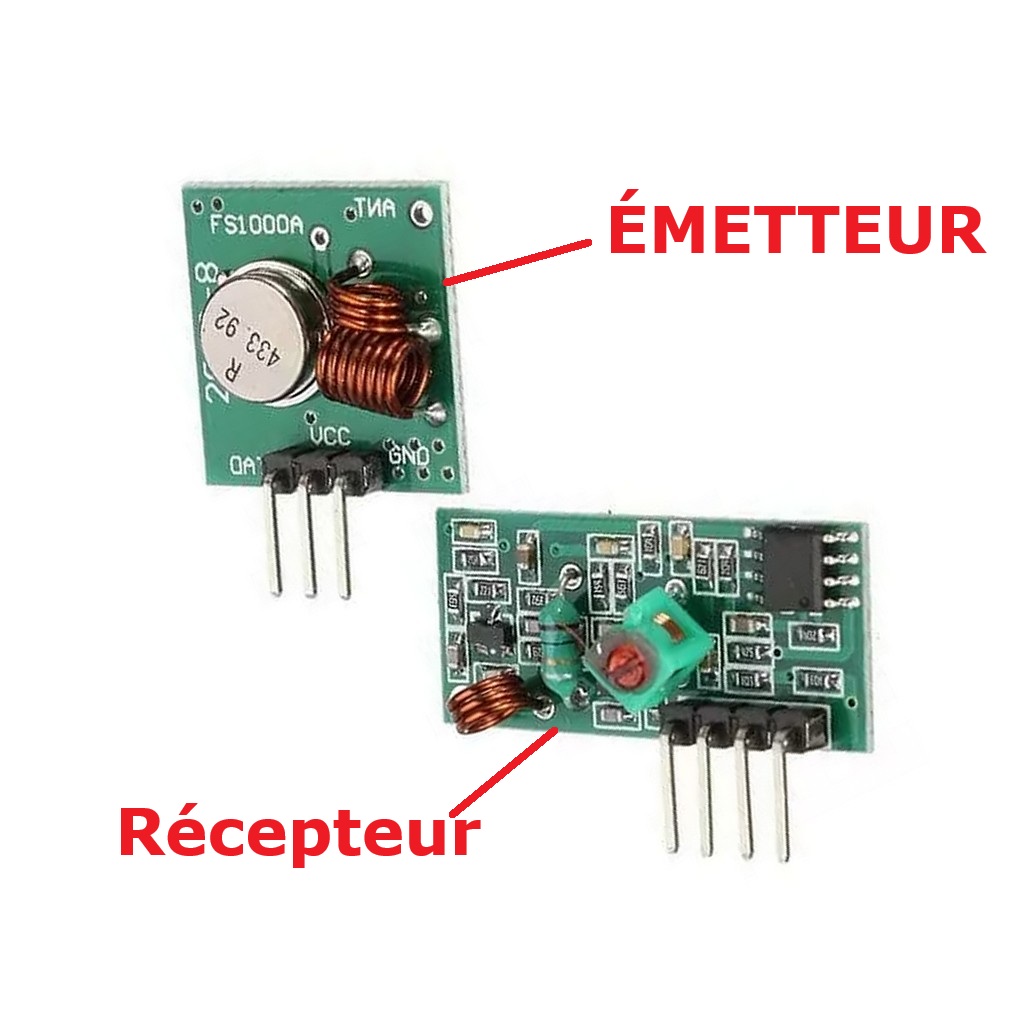

Ce kit comprend un module récepteur super régénératif 433 MHz et un module émetteur sans fil 433 MHz, permettant la transmission de données sur de longues distances avec une stabilité élevée. Les modules fonctionnent en modulation ASK et sont faciles à interfacer avec des microcontrôleurs pour vos projets DIY, systèmes d’alarme ou domotique.
Grâce à sa portée étendue, sa compatibilité élevée avec diverses tensions et son format compact, ce kit assure une intégration simple et fiable dans tous vos projets électroniques.
Caractéristiques techniques
- Récepteur (MX-05V) : Tension 3,3–6 V, courant statique 4 mA, fréquence 433,92 MHz, sensibilité -105 dB, antenne fil 32 cm, dimensions 30×14×7 mm.
- Émetteur (MX-FS-03V) : Tension 3,5–12 V, fréquence 433 MHz, modulation AM, puissance 10 mW, débit 4 Ko/s, antenne 25 cm, dimensions 19×19 mm, broches DATA/VCC/GND.
- Portée : 20 m intérieur, jusqu’à 200 m extérieur (à vue).
- Modulation : ASK (Amplitude Shift Keying)
- Compatibilité : Arduino, ESP32 et autres microcontrôleurs
Avantages du kit de module émetteur-récepteur 433 MHz
- Portée longue : Transmission jusqu’à 200 m en extérieur.
- Compatibilité élevée : Fonctionne avec différents systèmes et tensions.
- Installation simple : Modules compacts faciles à intégrer.
- Fiabilité : Transmission ASK stable et performante.
- Idéal pour DIY : Projets Arduino, domotique et systèmes d’alarme.
Applications recommandées
- Domotique et contrôle à distance : Automatisation et pilotage sans fil.
- Systèmes d’alarme : Détection et surveillance sans fil.
- Projets DIY et éducatifs : Expériences et prototypage électronique.
- Robots et objets connectés : Transmission de signaux longue distance.
Conseils d’utilisation du kit de module émetteur-récepteur 433 MHz
- Alimentation : Émetteur 3–12 V, récepteur 3,3–6 V.

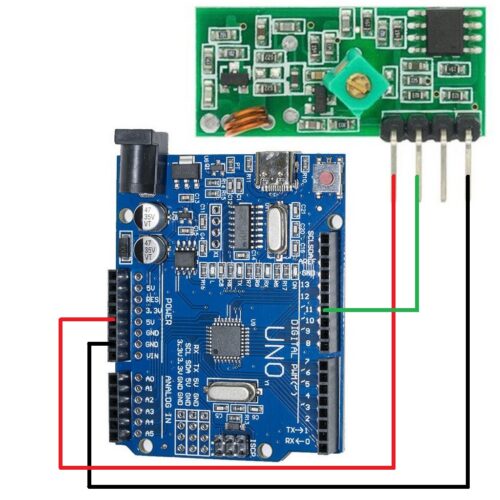

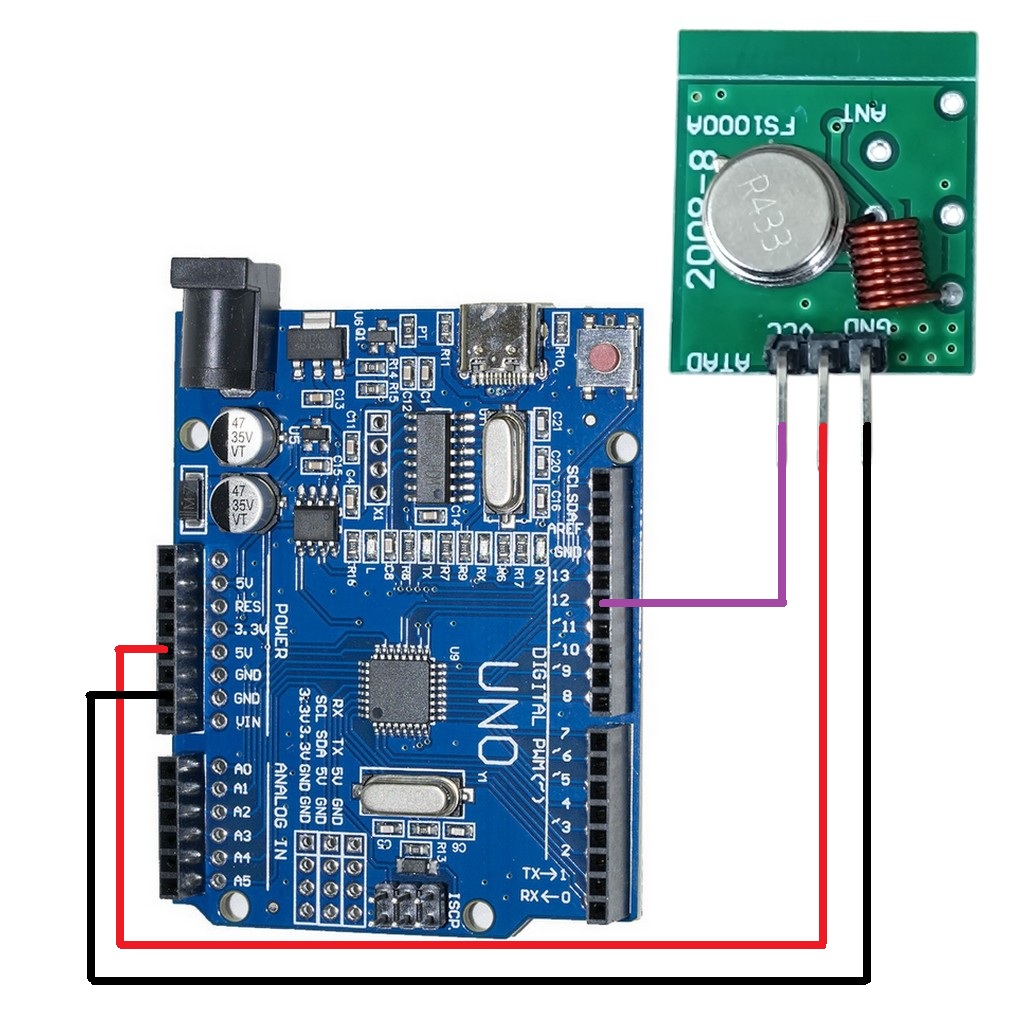

- Branchement : Connectez DATA, VCC et GND correctement selon les broches de chaque module.
- Antenne : Utilisez les fils fournis pour garantir la portée maximale.
- Intégration : Compatible avec Arduino et microcontrôleurs via UART ou entrées/sorties numériques.
- Test et calibration : Vérifiez la portée en environnement dégagé pour ajuster les distances.

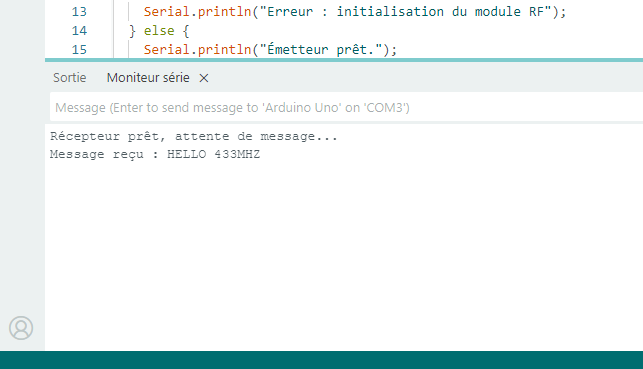

Pour un guide complet d’installation et de programmation Arduino : Tutoriel Kit Transmetteur 433 MHz.
