Construisez, programmez et pilotez votre propre bras robotique grâce à ce kit complet à monter soi-même.
1. Découvrez la robotique par la pratique

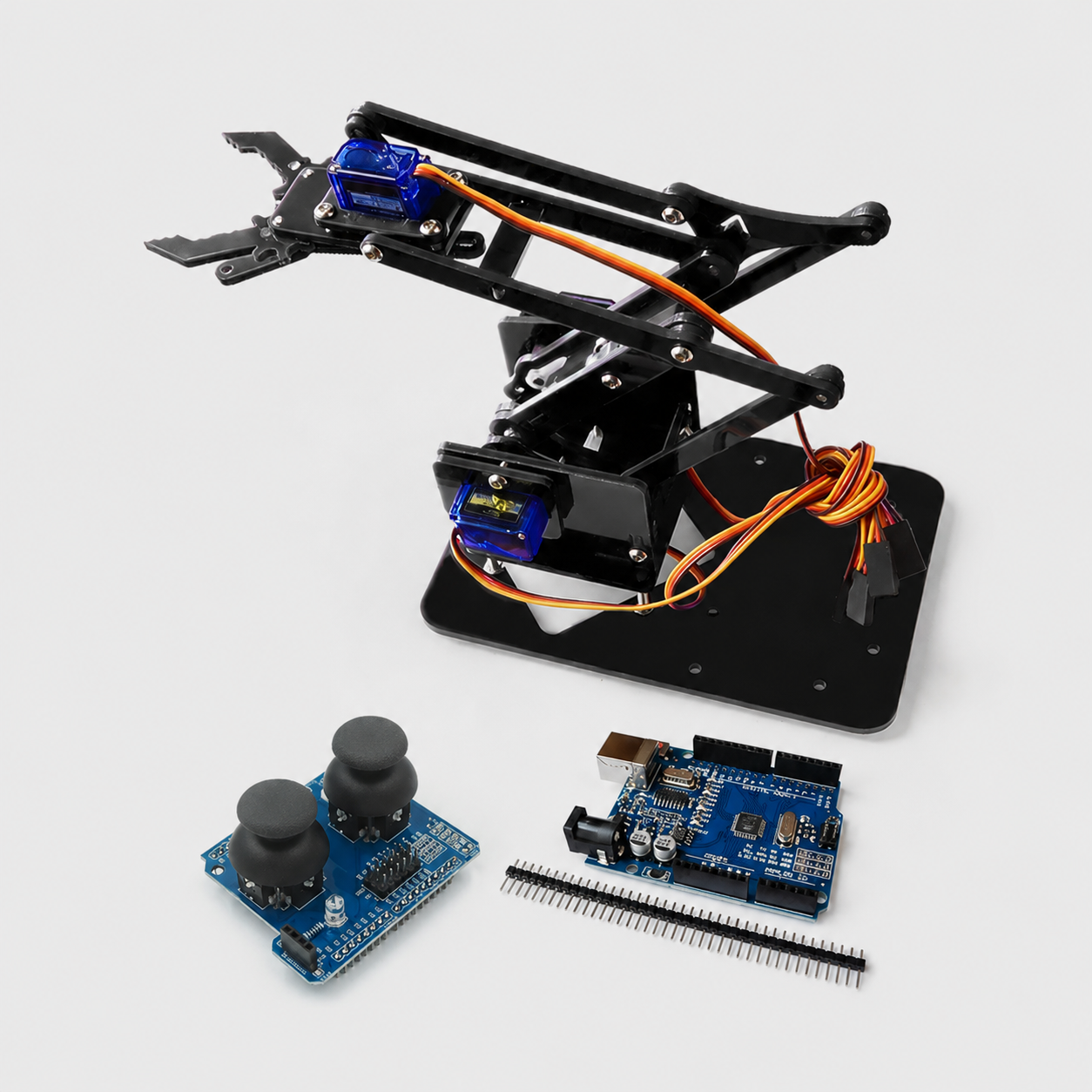

Le kit bras robot 4 axes Arduino permet de découvrir concrètement la mécanique, l’électronique et la programmation embarquée. Livré non assemblé, il comprend une structure en acrylique noir, une carte Uno R3 compatible Arduino et un shield équipé de deux joysticks.
Ses quatre axes permettent de contrôler les principaux mouvements du bras et l’ouverture de la pince. Une fois assemblé et programmé, le robot peut saisir, déplacer et déposer de petits objets.
Ce kit constitue un excellent support pour apprendre la robotique, réaliser des démonstrations ou développer un premier prototype de manipulation automatisée. Il convient aussi bien aux particuliers qu’aux établissements scolaires, fablabs et entreprises.
2. Caractéristiques techniques
- Type : kit DIY de bras robotique à monter soi-même
- Nombre d’axes : 4
- Structure : pièces en acrylique noir
- Actionnement : servomoteurs 9g SG90
- Effecteur : pince robotique articulée
- Carte de commande : Uno R3 compatible Arduino
- Interface de commande : shield à deux joysticks analogiques
- Programmation : compatible avec l’environnement Arduino IDE
- Langage de programmation : Arduino/C++
- Connexion à l’ordinateur : USB via la carte Uno R3
- Commande : manuelle par joysticks ou automatisée par programmation
- Assemblage : visserie, entretoises et éléments mécaniques à monter
- Niveau conseillé : débutant accompagné à intermédiaire
- Public concerné : particuliers, établissements scolaires, fablabs, associations et entreprises
- État à la livraison : kit non assemblé

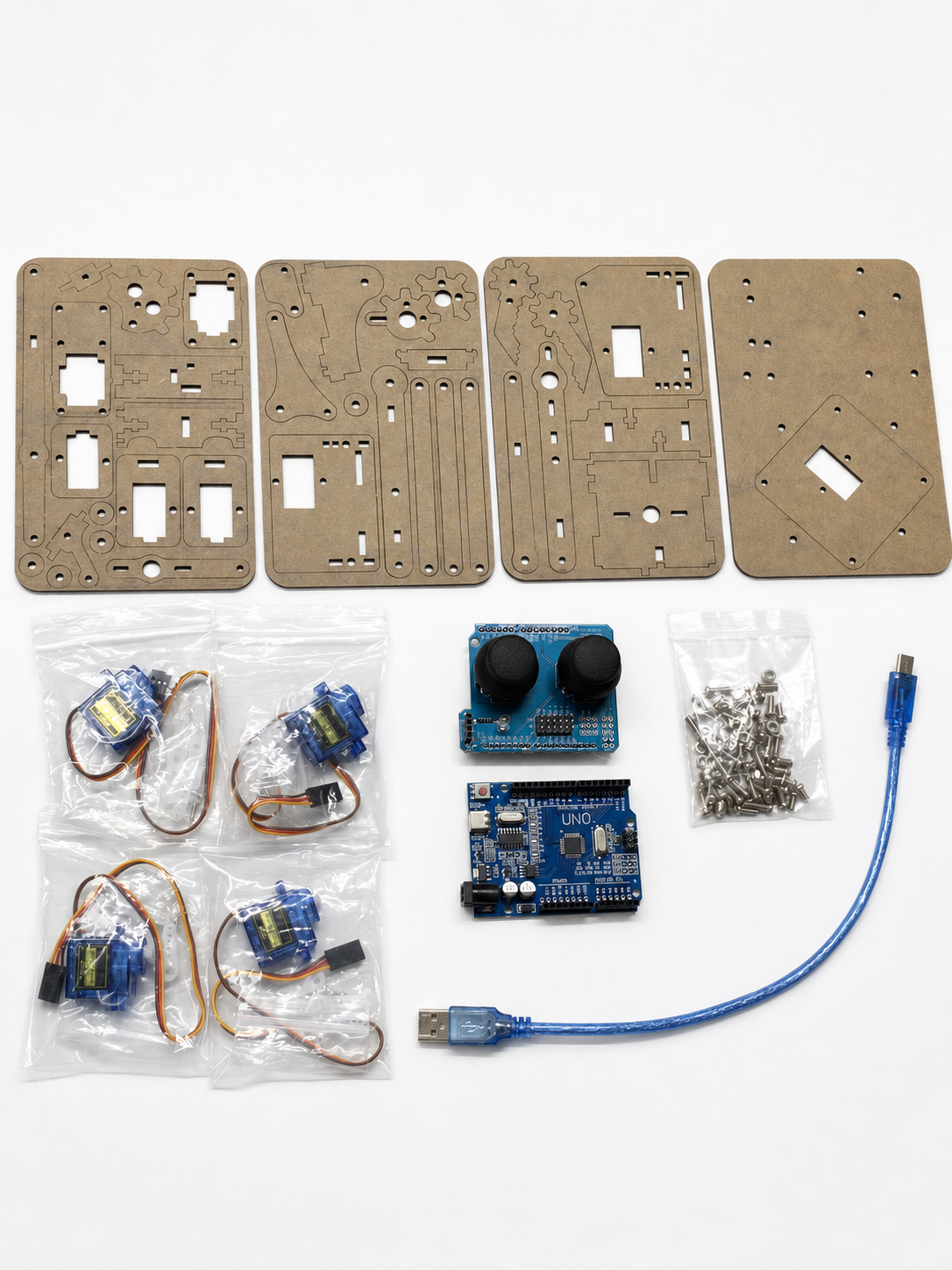

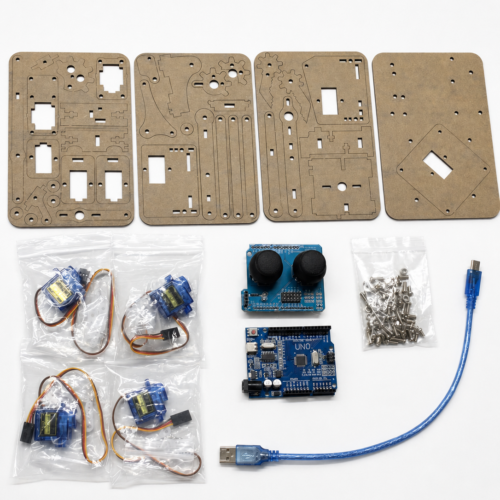

Contenu principal du kit
- Structure complète du bras robotique en acrylique
- 1 x Pince articulée
- 4 x Servomoteurs SG90 nécessaires aux quatre axes
- 1 x Carte Uno R3 compatible Arduino
- 1 x Shield de commande équipé de deux joysticks
- 1 x Câble de programmation USB Type C 30 cm
- 1 x Guide de montage et de programmation
- Visserie et entretoises de montage
3. Avantages du produit
Une initiation complète à la robotique
Le montage permet de comprendre le rôle des articulations, des servomoteurs, de la carte électronique et du programme de commande.
Quatre mouvements contrôlables
Les quatre axes offrent suffisamment de liberté pour reproduire des opérations simples de préhension, de déplacement et de dépose.
Commande intuitive par joysticks
Le shield à deux joysticks facilite le pilotage manuel du bras. Il permet de tester rapidement les mouvements sans devoir utiliser une interface complexe.
Entièrement programmable
La carte Uno R3 compatible Arduino permet de modifier le comportement du bras, d’enregistrer des séquences ou de développer ses propres automatismes.
Structure légère et rigide
Les éléments en acrylique offrent une construction adaptée aux projets pédagogiques, aux démonstrations et aux expérimentations sur table.
Un kit évolutif
Le projet peut être enrichi avec des capteurs, des boutons, un écran, une commande sans fil ou d’autres modules compatibles avec l’écosystème Arduino.
4. Utilisations pratiques et polyvalentes
Apprentissage de la programmation
Programmez la position des servomoteurs, créez des séquences de mouvements et découvrez les notions de variables, de boucles et de fonctions.
Découverte de la mécanique robotique
Le montage permet d’observer le fonctionnement des articulations, des leviers, des biellettes et de la pince.
Manipulation de petits objets
Le bras peut saisir et déplacer des objets légers adaptés à la taille et à la force de sa pince.
Projets scolaires et pédagogiques
Ce kit peut servir de support pour des cours de technologie, des ateliers STEM, des clubs robotiques ou des activités périscolaires.
Démonstrations et événements
Il constitue un support visuel et interactif pour les salons, journées portes ouvertes, formations et présentations en entreprise.
Prototypage
Les makers, techniciens et ingénieurs peuvent l’utiliser comme base pour tester une logique de commande ou valider un principe d’automatisation simple.
5. Ressources et informations complémentaires
Compatibilité
La carte Uno R3 est compatible avec l’environnement de développement Arduino IDE et avec de nombreux modules utilisant les entrées et sorties numériques ou analogiques du format Uno.
Conseils d’utilisation
- Assemblez le bras sur une surface plane et propre.
- Retirez les films de protection éventuellement présents sur les pièces en acrylique.
- Centrez les servomoteurs avant de fixer leurs palonniers.
- Vérifiez la polarité des connecteurs avant la mise sous tension.
- Testez chaque axe séparément avant de lancer une séquence complète.
- Commencez avec des déplacements lents afin d’éviter les chocs mécaniques.
- Utilisez uniquement des objets légers et adaptés à l’ouverture de la pince.
Alimentation et sécurité
Coupez toujours l’alimentation avant de modifier le câblage ou la position des connecteurs. Ce kit contient de petites pièces et doit être utilisé sous la surveillance d’un adulte lorsqu’il est manipulé par des enfants.
Questions fréquentes
Le kit est-il livré assemblé ?
Non. Il est fourni sous forme de kit à monter soi-même.
Faut-il savoir programmer ?
Des connaissances préalables ne sont pas indispensables, mais une première expérience avec Arduino facilite la prise en main. De plus le kit est livré avec un guide de montage et de programmation pas à pas.
Peut-on contrôler le bras sans ordinateur ?
Oui. Une fois le programme téléversé sur la carte, le bras peut être piloté avec le shield joystick sans connexion permanente à l’ordinateur.
Peut-on automatiser les mouvements ?
Oui. Il est possible de programmer des positions et des séquences de déplacement personnalisées.
Quels objets peut-il saisir ?
Le bras est prévu pour manipuler de petits objets légers compatibles avec les dimensions et la force de sa pince. Il ne convient pas au levage de charges lourdes.
