Arrosez automatiquement vos plantes sans programmation

Ce kit d’arrosage automatique autonome permet de surveiller l’humidité de la terre et de déclencher automatiquement une mini pompe à eau lorsque le sol devient trop sec.

Le capteur mesure l’humidité présente dans la terre. Son module de détection compare ensuite la mesure au seuil réglé à l’aide du potentiomètre intégré. Lorsque le niveau d’humidité devient inférieur à ce seuil, le module commande directement le relais, qui alimente la pompe.

Le système fonctionne donc sans carte Arduino, sans ESP32 et sans code informatique. Il suffit d’effectuer les branchements, de placer le capteur dans la terre et de régler le niveau de déclenchement souhaité.

Fonctionnement du kit

Le fonctionnement repose sur quatre éléments principaux :

1. Le capteur est placé dans la terre.
2. Le module électronique mesure le niveau d’humidité du sol.

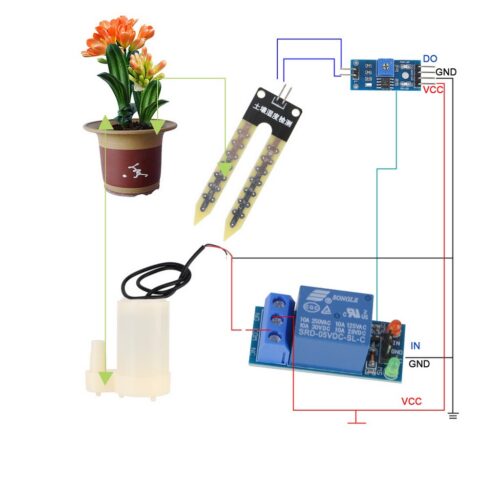

3. Lorsque la terre devient trop sèche, la sortie numérique du module déclenche le relais.
4. Le relais alimente la pompe, qui envoie l’eau du réservoir vers la plante à travers le tuyau.

Lorsque le niveau d’humidité redevient suffisant, le relais coupe automatiquement l’alimentation de la pompe.

Aucune programmation n’est nécessaire.

Contenu du kit

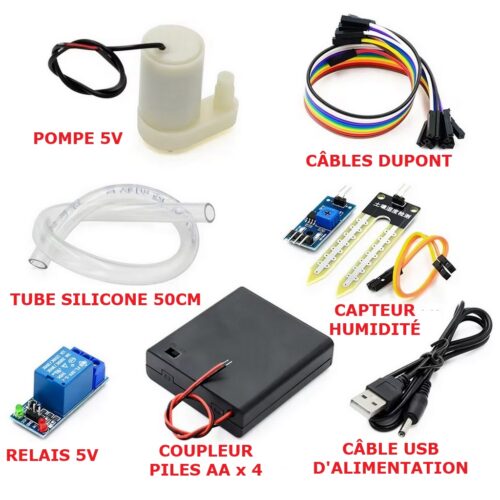

• 1 mini pompe à eau ;
• 1 capteur d’humidité du sol à deux électrodes ;
• 1 module de détection avec potentiomètre de réglage ;
• 1 module relais 1 canal 5 V ;
• 1 tuyau transparent en silicone ;
• 1 câble de connexion pour le capteur ;
• 1 ensemble de câbles Dupont ;
• 1 boîtier porte-piles avec interrupteur ;
• 1 câble USB vers connecteur jack DC.

Les piles ne sont pas incluses.

Caractéristiques principales

Fonctionnement entièrement autonome

Le capteur d’humidité et son module électronique commandent directement le relais. Le kit ne nécessite donc aucune carte programmable.

Seuil d’humidité réglable

Le potentiomètre présent sur le module permet d’ajuster le niveau d’humidité à partir duquel la pompe doit se déclencher.

Arrosage automatique

Lorsque la terre devient trop sèche, la pompe se met en marche automatiquement. Elle s’arrête lorsque le niveau détecté repasse au-dessus du seuil défini.

Montage simple

Les différents modules peuvent être raccordés à l’aide des câbles fournis. Le montage convient aux débutants, aux établissements scolaires et aux projets de découverte de l’électronique.

Caractéristiques techniques

Capteur d’humidité du sol

• Type : capteur résistif à deux électrodes ;
• Détection de la conductivité électrique de la terre ;
• Connexion au module par deux fils ;
• Utilisation dans la terre d’un pot ou d’une petite jardinière.

Module de détection

• Comparateur électronique intégré ;
• Potentiomètre de réglage du seuil ;
• Sortie numérique permettant de commander le relais ;
• LED d’alimentation ;
• LED d’état ou de détection selon la version ;
• Broches généralement disponibles : VCC, GND, DO et AO.

Dans ce kit autonome, la sortie numérique DO est utilisée pour piloter l’entrée du relais.

Module relais

• Relais à un canal ;
• Tension de commande nominale : 5 V ;
• Entrée de commande reliée au module du capteur ;
• Bornes à vis pour raccorder la pompe et son alimentation ;
• Isolation entre le circuit de commande et le circuit alimentant la pompe ;
• LED d’état selon la version du module.

Mini pompe à eau

• Pompe miniature à courant continu ;
• Format compact ;
• Adaptée aux petits systèmes d’arrosage ;
• Raccordement au tuyau fourni ;
• Utilisation avec un petit réservoir d’eau.

Avantages du kit

• Fonctionnement sans Arduino ni ESP32 ;
• Aucune programmation nécessaire ;
• Déclenchement automatique de la pompe ;
• Réglage manuel du seuil d’humidité ;
• Montage accessible aux débutants ;
• Format compact ;
• Kit idéal pour les démonstrations pédagogiques ;
• Possibilité de modifier ou d’améliorer le système par la suite.

Exemples d’utilisation

Ce kit peut être utilisé pour réaliser :

• un système d’arrosage automatique pour une plante en pot ;
• une petite jardinière automatisée ;
• une maquette de serre ;
• une expérience scolaire sur l’humidité du sol ;
• un projet d’initiation aux capteurs et aux relais ;
• une démonstration d’automatisation sans programmation ;
• un prototype de système d’irrigation miniature.

Réglage du seuil de déclenchement

Le module du capteur possède un potentiomètre permettant de définir le niveau d’humidité souhaité.

Pour effectuer le réglage :

1. placez le capteur dans la terre ;
2. alimentez le circuit ;
3. tournez progressivement le potentiomètre ;
4. observez la LED de détection et l’état du relais ;
5. ajustez le seuil afin que la pompe s’active lorsque la terre est considérée comme trop sèche.

Le sens de réglage du potentiomètre peut varier selon la version du module.

Conseils d’installation

Placez la pompe dans un récipient contenant de l’eau et raccordez le tuyau à sa sortie. Positionnez ensuite l’autre extrémité du tuyau à proximité de la plante.

Le capteur doit être inséré dans la terre sans être entièrement enterré. Évitez de mettre en contact avec la terre humide la partie supérieure comportant les broches et les connexions.

Avant une utilisation prolongée, vérifiez :

• le sens de circulation de l’eau ;
• l’étanchéité du tuyau ;
• la tension d’alimentation utilisée ;
• le réglage du seuil d’humidité ;
• le bon déclenchement du relais ;
• l’arrêt de la pompe lorsque la terre est humide.

Précautions d’utilisation

Le capteur fourni utilise une technologie résistive. Une alimentation permanente peut accélérer l’oxydation de ses électrodes. Il est recommandé de nettoyer régulièrement le capteur et de surveiller son état.

La pompe ne doit pas fonctionner à sec pendant une longue durée.

Maintenez le relais, le boîtier d’alimentation et les connexions électriques à l’écart de l’eau et des éclaboussures.

Ce kit est destiné à l’apprentissage, à l’expérimentation et au prototypage. Il ne remplace pas un système d’irrigation professionnel.
