1. Passez de votre premier montage à vos propres créations
Allumer une LED, mesurer la température, piloter un moteur ou reconnaître un badge : découvrez l’électronique à travers des expériences concrètes et progressives.

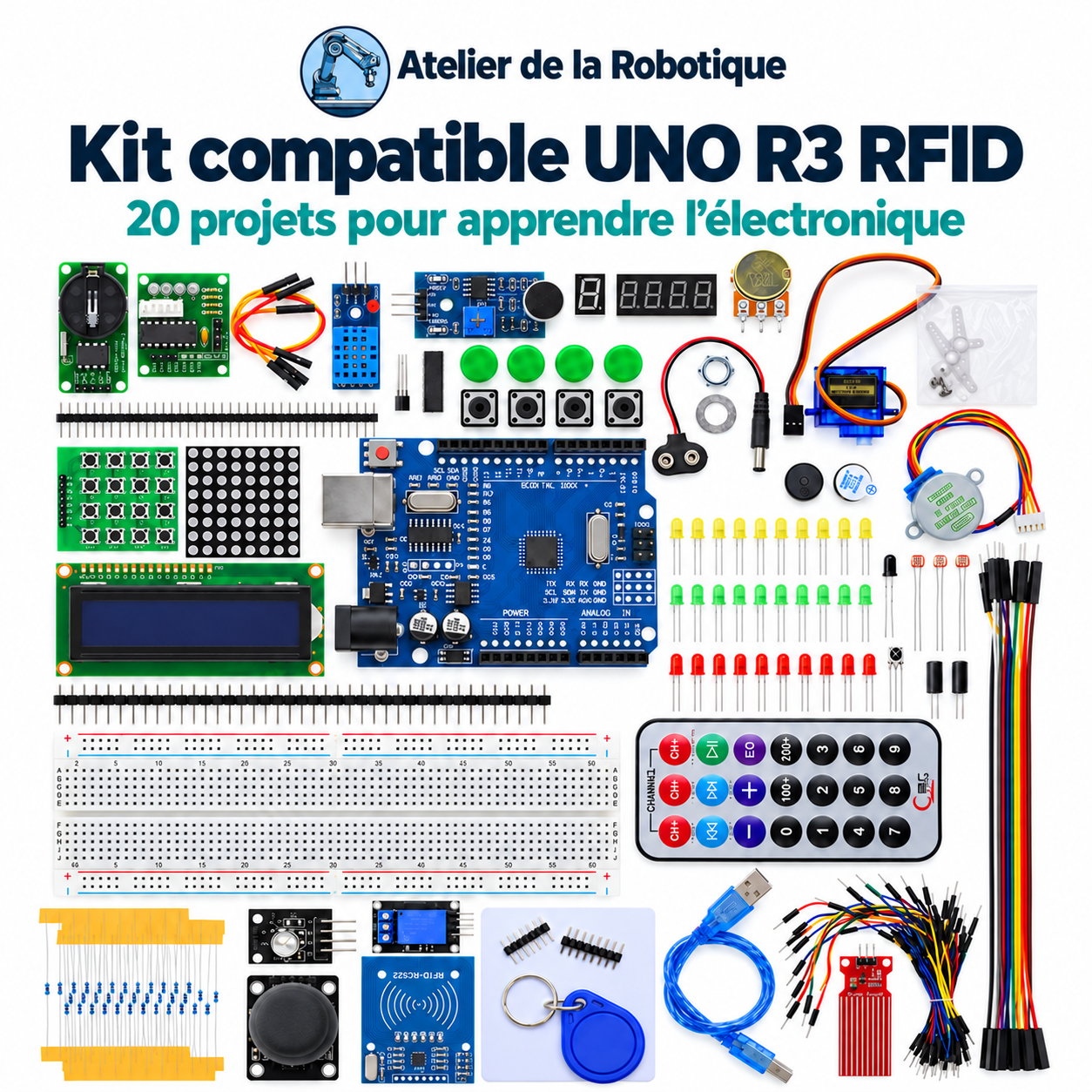

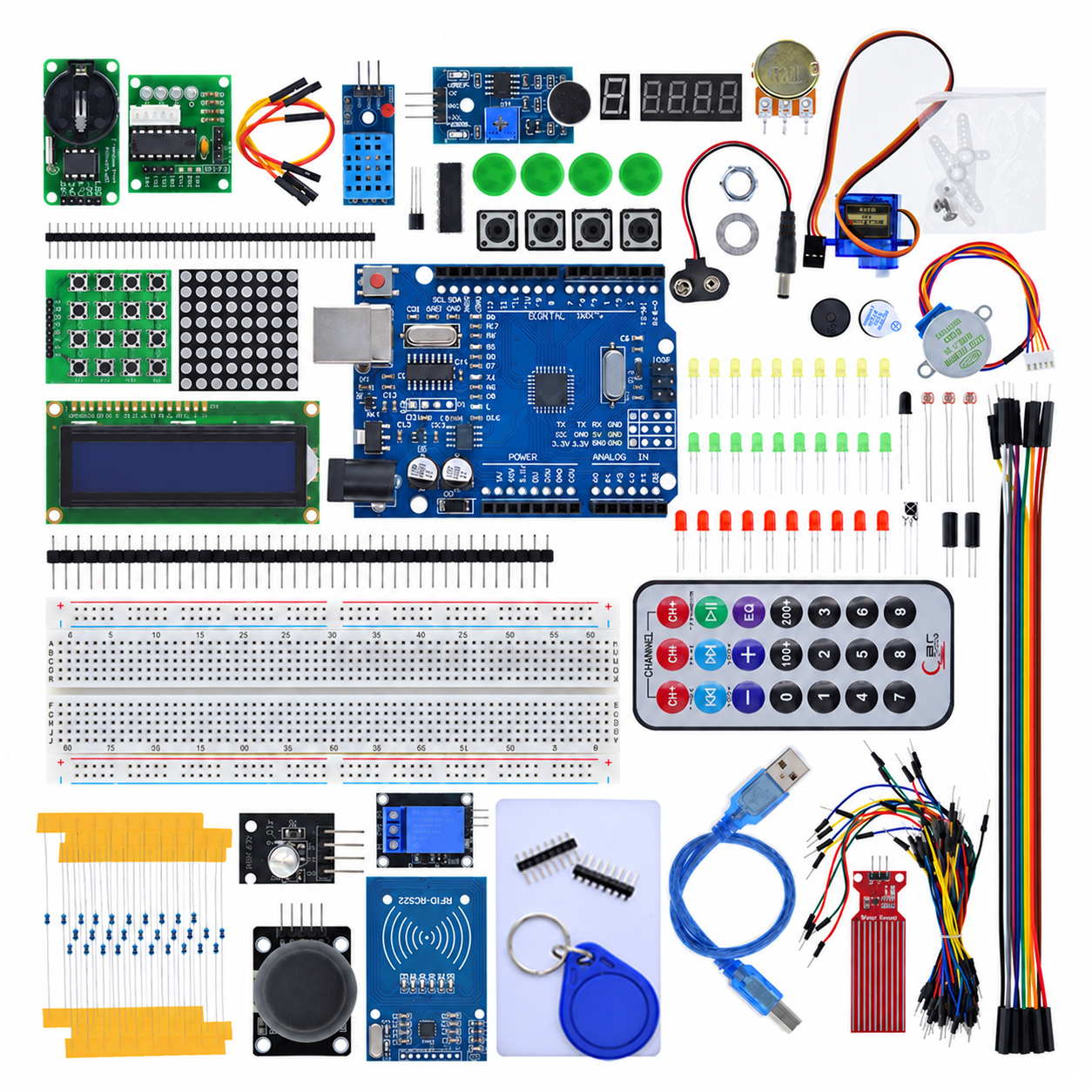

Ce kit réunit une carte compatible UNO R3, des capteurs, des afficheurs et des actionneurs pour apprendre à programmer tout en construisant.
Le kit est livré avec 20 projets Arduino en français, comprenant les instructions de câblage, les programmes à téléverser et des conseils de dépannage. Vous avancez à votre rythme, puis personnalisez les montages pour donner vie à vos idées.
2. Caractéristiques techniques
| Caractéristique | Description |
| Carte de développement | Compatible UNO R3, basée sur l’ATmega328P |
| Fréquence et logique | 16 MHz, 5 V |
| Entrées-sorties | 14 broches numériques, dont 6 PWM, et 6 entrées analogiques |
| Programmation | Arduino IDE, connexion USB |
| RFID | Lecteur RC522, carte et porte-clés |
| Affichage | LCD 1602 parallèle, afficheurs 7 segments à 1 et 4 chiffres, matrice LED 8 × 8 |
| Commandes | Clavier 4 × 4, joystick XY, télécommande et récepteur infrarouges, boutons et potentiomètre |
| Capteurs | Température, humidité, lumière, son, présence d’eau et inclinaison |
| Actionneurs | Microservomoteur 9 g, moteur pas à pas avec pilote, relais, buzzer et module RGB |
| Autres éléments | Horloge, circuit 74HC595, LED, résistances, breadboard, fils, câble USB et clip pour pile 9 V |

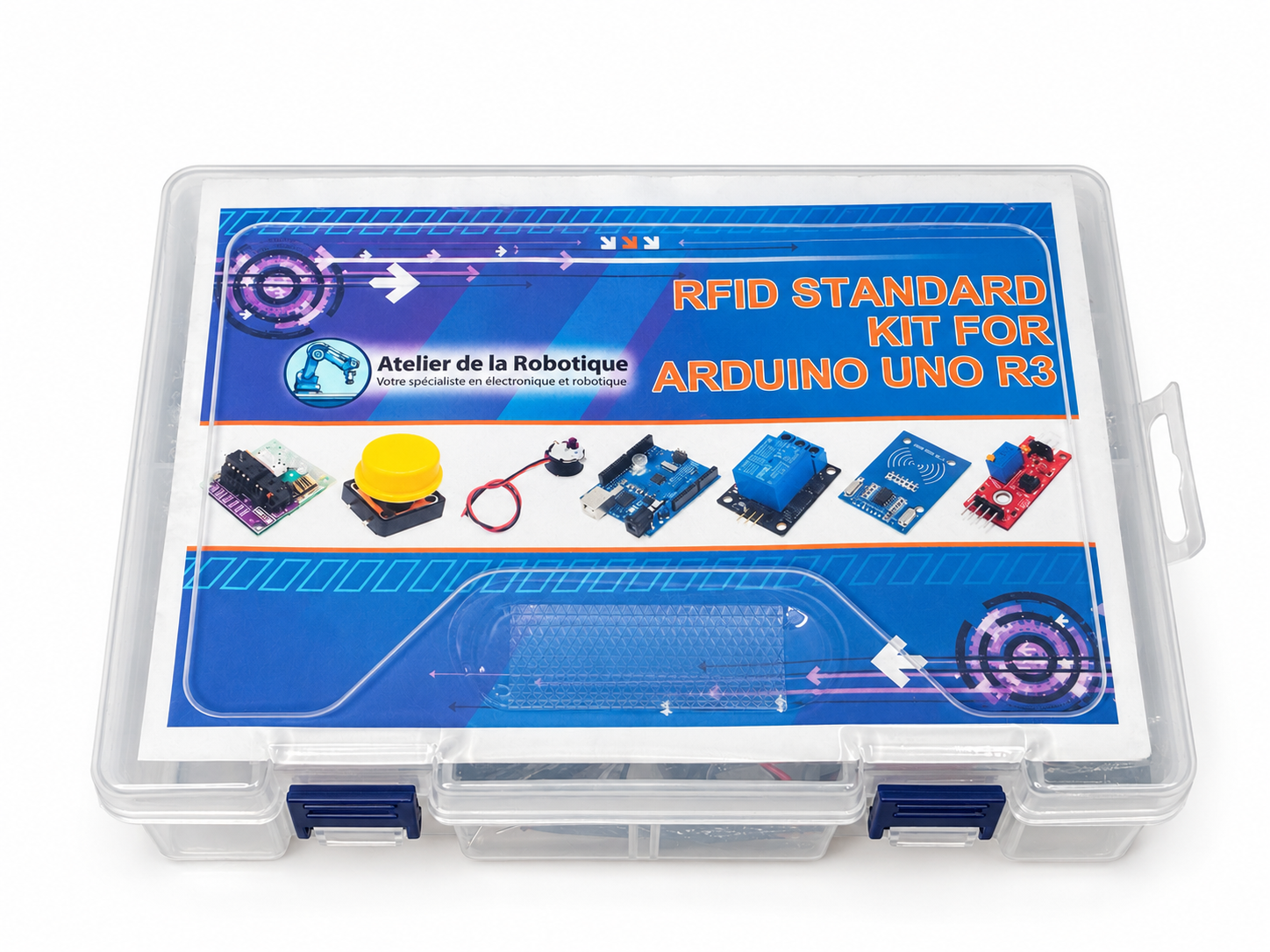

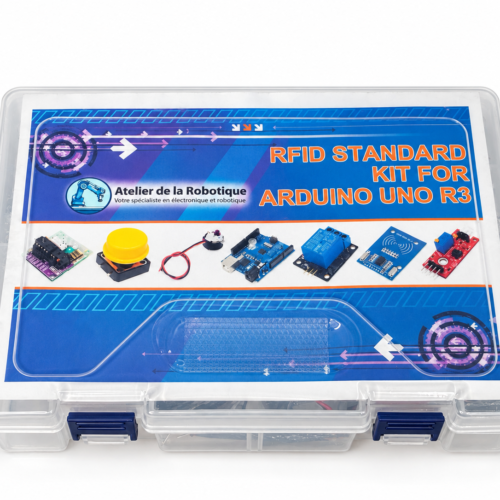

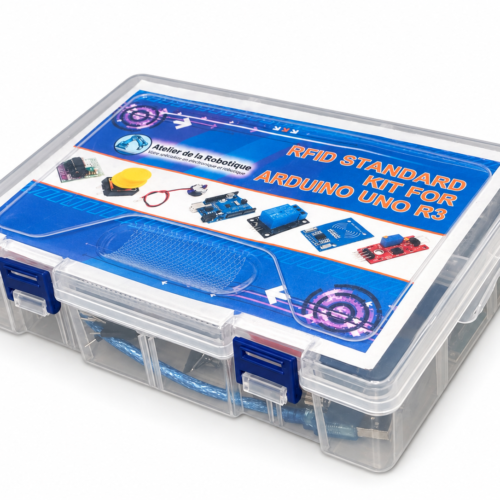

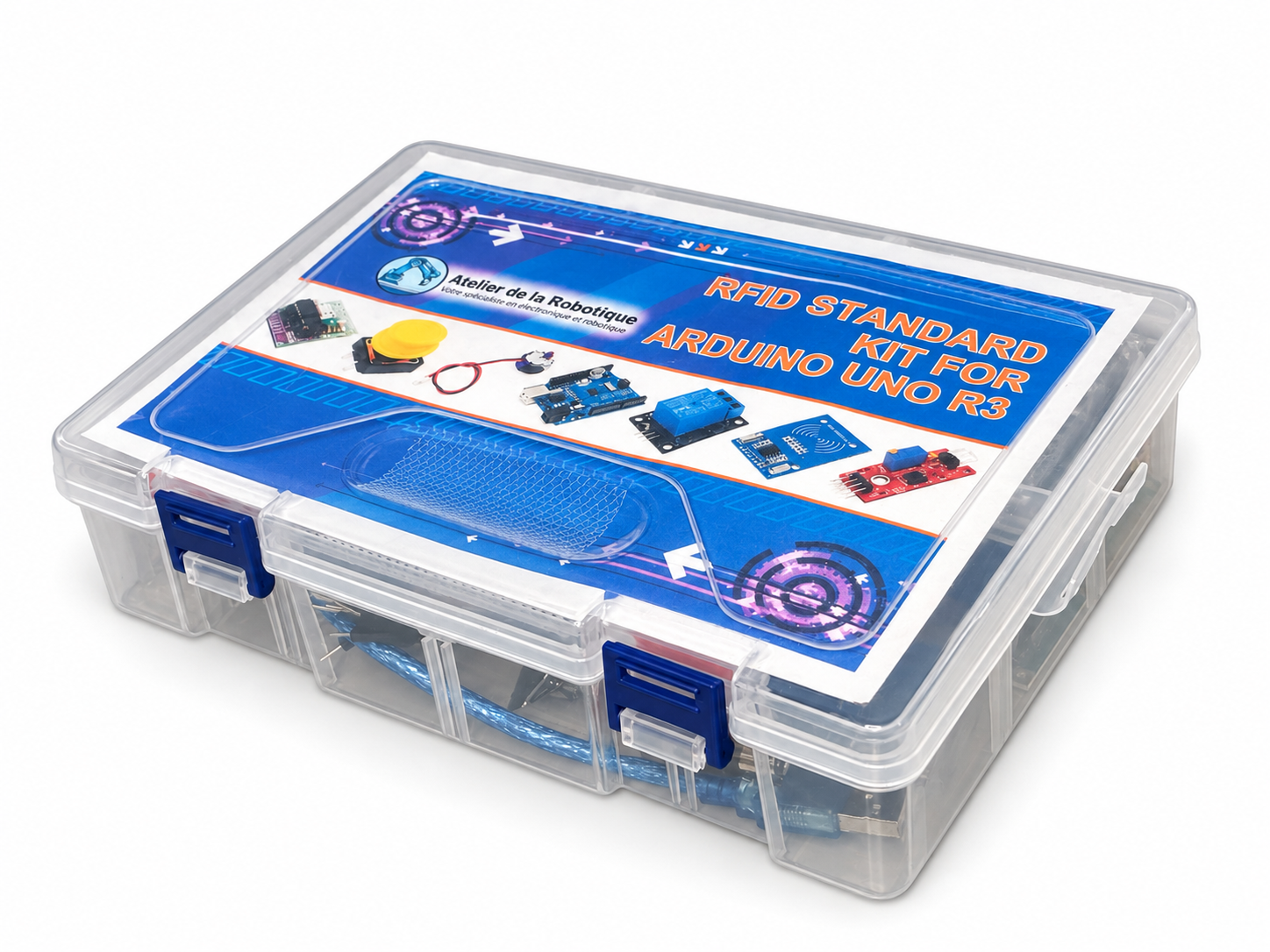

| Rangement | Coffret compartimenté |
| Accompagnement | Guide numérique et 20 programmes Arduino commentés |
Composition issue de la fiche fournisseur ; caractéristiques de la plateforme UNO R3 vérifiées auprès d’Arduino.
3. Avantages du produit
- Une progression guidée : découvrez une nouvelle fonction à chaque projet, puis combinez vos acquis.
- Des résultats visibles : lumière, affichage et mouvement rendent la programmation concrète.
- Des composants réutilisables : démontez un montage et employez les mêmes éléments pour le suivant.
- Un apprentissage actif : modifiez les seuils, les couleurs et les temporisations pour comprendre leur effet.
- Un rangement pratique : regroupez les composants entre deux séances et préparez facilement vos ateliers.
4. Utilisations pratiques et polyvalentes
Pour les particuliers, ce kit permet de débuter avec Arduino et de réaliser des maquettes interactives.
Pour les écoles et associations, il accompagne des séances consacrées aux circuits, aux capteurs et aux bases de la programmation.
Pour les entreprises et organismes de formation, il constitue un support d’initiation au prototypage électronique.
Les 20 projets Arduino inclus :
- Faire clignoter une LED.
- Commander une LED avec un bouton et filtrer les rebonds.
- Construire un feu tricolore.
- Régler la luminosité avec un potentiomètre.
- Réaliser une veilleuse automatique avec une photorésistance.
- Mesurer la température avec le LM35.
- Déclencher un relais par inclinaison.
- Composer des couleurs avec une LED RGB.
- Commander une LED par un claquement de mains.
- Détecter la présence d’eau.
- Mesurer la température et l’humidité avec le DHT11.
- Afficher une station météo sur le LCD 1602.
- Piloter un servomoteur au joystick.
- Commander le sens d’un moteur pas à pas.
- Utiliser une télécommande infrarouge.
- Créer un clavier à code.
- Lire une horloge temps réel.
- Réaliser un chenillard avec le 74HC595.
- Lire l’identifiant d’un badge RFID.
- Construire une barrière RFID de démonstration.
5. Ressources et informations complémentaires
Un guide pour chaque étape
Chaque projet présente le matériel nécessaire, un tableau de raccordement, les étapes de réalisation, le résultat attendu, les points de dépannage et un défi pour aller plus loin. Les fichiers .ino sont fournis séparément pour être ouverts dans Arduino IDE.
Matériel complémentaire à prévoir
Un ordinateur avec Arduino IDE et un port USB est nécessaire. Les projets avec moteur ou servomoteur demandent une alimentation externe régulée de 5 V. Les projets RFID demandent une adaptation des signaux de l’UNO vers le lecteur RC522, alimenté en 3,3 V. Ces accessoires ne sont pas annoncés dans le kit.
Vérifiez également les valeurs de résistances disponibles, la présence de la pile de télécommande et les barrettes pouvant nécessiter une soudure.
La carte de développement est-elle incluse ?
Oui, le kit contient une carte compatible UNO R3. Aucune seconde carte n’est nécessaire pour suivre les projets.
Ce kit convient-il à un débutant ?
Oui. Le parcours commence par des montages simples avant d’aborder les capteurs, l’affichage, les moteurs et la RFID.
Le LCD fonctionne-t-il en I²C ?
Le LCD 1602 présenté utilise une connexion parallèle. Le guide détaille son raccordement.
Peut-on réaliser les 20 projets simultanément ?
Les projets sont conçus pour être réalisés successivement : la carte et les composants sont réutilisés d’un montage à l’autre.
Conseils d’utilisation
Coupez l’alimentation avant de modifier le câblage et respectez les tensions et polarités indiquées. Le projet à relais reste en 5 V. La barrière RFID constitue une maquette pédagogique.
